Tutorial : Introducción a DigDash Enterprise

Última modificación por Aurelie Bertrand el 2023/11/22 16:12

🙋 Este tutorial está orientado a usuarios avanzados.

⏱ Está diseñado para ser completado de forma independiente en 2 horas.

Introducción

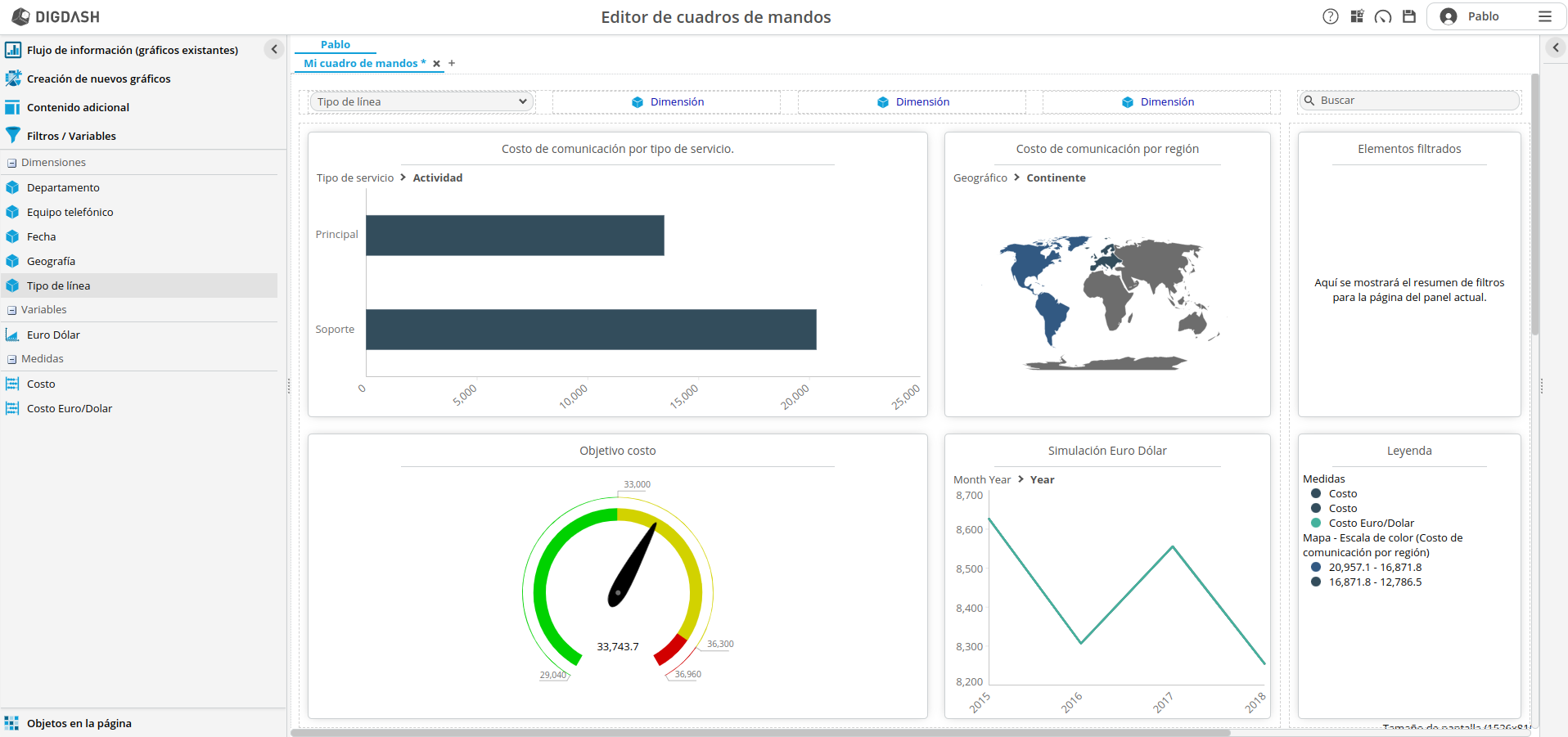

En este tutorial, vamos a descubrir cómo diseñar un cuadro de mando utilizando funciones relativamente avanzadas.

Veremos cómo :

  • importar datos
  • configurar un modelo de datos, y en particular enriquecer los datos importados creando jerarquías, un objetivo, una variable y una medida;
  • crear distintos tipos de gráficos: histograma, gráfico, indicador, etc;
  • crear un cuadro de mando a partir de estos gráficos;
  • visualizar el cuadro de mando.

Este tutorial utiliza 2 conjuntos de datos ficticios:

  • un conjunto de datos de una empresa de telecomunicaciones que contiene información como el coste y la duración de las llamadas, el tipo de línea, la calidad de las llamadas, etc.
  • un conjunto de datos de una empresa minorista que contiene información sobre productos y datos como el precio, la facturación, el margen, etc.

Empezaremos por preparar los datos, desde la importación hasta la creación de gráficos con el Studio.

A continuación, podemos crear el cuadro de mando en el Editor de cuadro de mandos y mostrarlo mediante el Cuadro de mandos.

Antes de hacerlo, sin embargo, comprobaremos que se cumplen los requisitos previos de este tutorial.

Las capturas de pantalla de este tutorial se generaron utilizando el navegador Chrome.

Dependiendo de su navegador, algunas presentaciones pueden diferir ligeramente.

Prerrequisitos

Para completar este tutorial, debe :

  • tener acceso a una instalación de DigDash Enterprise versión 2023R1 o posterior;
  • ser miembro del grupo de autorización Dashboard Designer.

Estos requisitos previos se detallan a continuación.

Versión DigDash Enterprise 2023R1 o superior

Para poder seguir este tutorial, debe estar utilizando la versión 2023R1 o superior de DigDash Enterprise.

Para saber qué versión está utilizando actualmente:

  1. Inicie sesión en la página de inicio de DigDash Enterprise como se describe en la parte de Inicio de sesión en DigDash Enterprise de este tutorial.

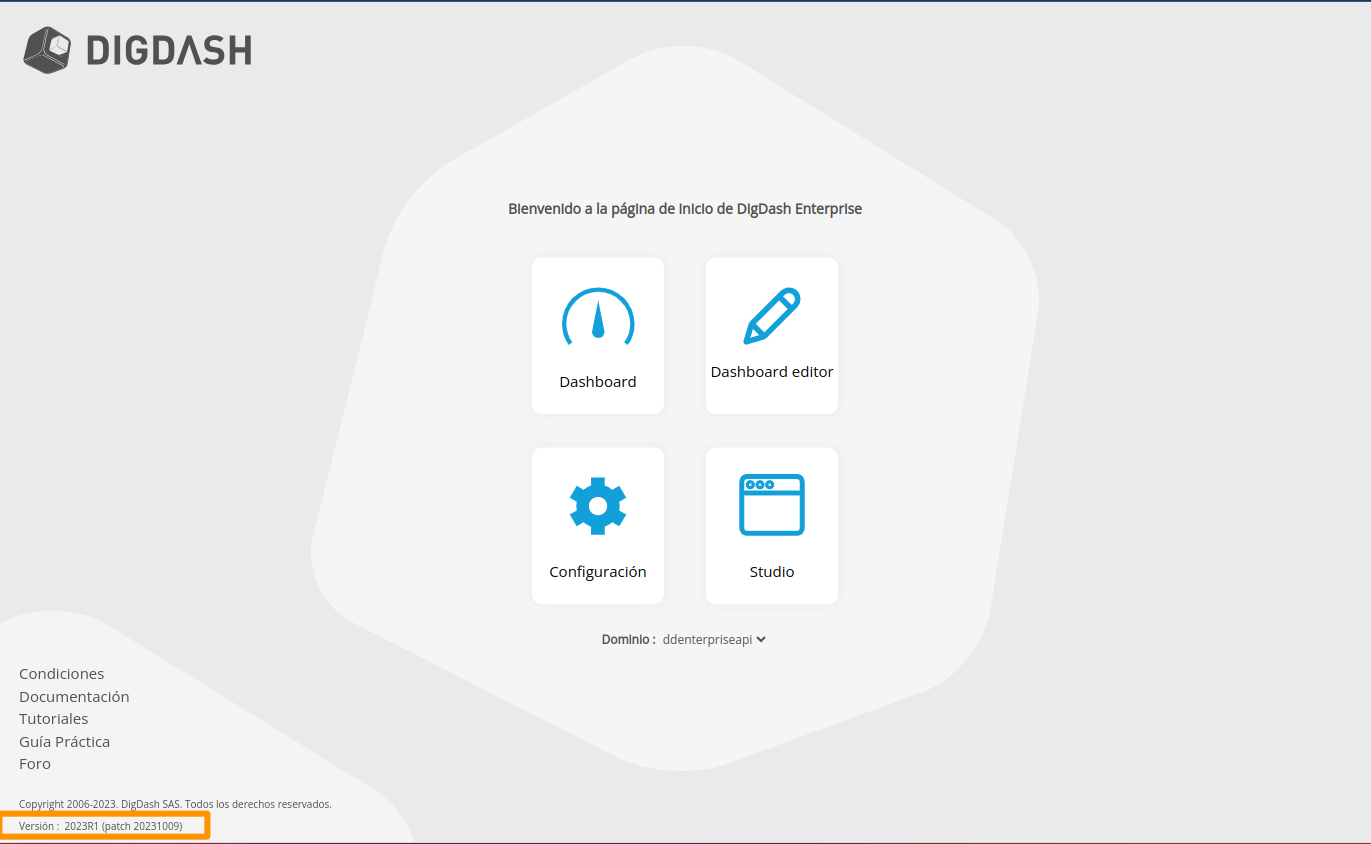

  2. Explora el área blanca en la parte inferior izquierda de la página: la versión de la instalación actualmente en uso se muestra en la parte inferior.

Si no dispone de DigDash Enterprise y necesita realizar la instalación usted mismo, póngase en contacto con su administrador o con su contacto de DigDash. También puede consultar la documentación de instalación. A continuación, vaya a la sección Inicio de sesión de este tutorial.

Grupo de autorización

Para poder utilizar las funcionalidades requeridas, en particular el Studio, su cuenta de usuario DigDash Enterprise debe ser miembro del grupo de autorización Diseñador de cuadro de mandos.

Si no dispone de derechos administrativos, o en caso de duda, póngase en contacto con su administrador de DigDash Enterprise.

Descargar los archivos para el tutorial

Para poder seguir este tutorial, es necesario descargar dos archivos Excel "telecomen.xls" y "retailen.xls" (hacer clic en cada nombre de archivo para descargarlo.

Paso 1 : Conexión al Studio

Una vez que haya comprobado los prerrequisitos en la sección anterior y recuperado los archivos fuente, ¡usted está listo para empezar este tutorial!

Vamos a utilizar el Studio para preparar los datos para nuestro futuro dashboard. Comenzaremos conectándonos a DigDash y a Studio.

Conexión a DigDash Enterprise

Acceso a la página de inicio

Hay 2 maneras de instalar DigDash Enterprise:

  • Instalación local en su ordenador
  • Una instalación en línea

El procedimiento de conexión difiere según el tipo de instalación.

Conexión para una instalación local en su ordenado

  1. En primer lugar, asegúrese de que su instalación de DigDash Enterprise ya se ha iniciado.
    • Si no es así
      • vaya al directorio de instalación de DigDash Enterprise en su ordenador.
      • haga doble clic en el archivo start_tomcat.bat para ejecutarlo.
  2. En el directorio de instalación de DigDash Enterprise en su ordenador, haga doble clic en el archivo home_page.bat para ejecutarlo: su navegador predeterminado se abrirá en la página de inicio de DigDash Enterprise.

También puede seguir este enlace directamente desde su navegador:  http://localhost:8080/

Conexión en el caso de una instalación en línea puesta a disposición

  1. En primer lugar, asegúrese de que dispone de la dirección de Internet de su instalación de DigDash Enterprise, así como de su nombre de usuario y contraseña.
    • Su administrador de DigDash Enterprise debería haberle dado esta información de antemano.
    • En caso de duda, póngase en contacto con su administrador de DigDash Enterprise.
  2. Utilizando su navegador web, vaya a la dirección que se le ha dado: se mostrará la página de inicio de DigDash Enterprise.

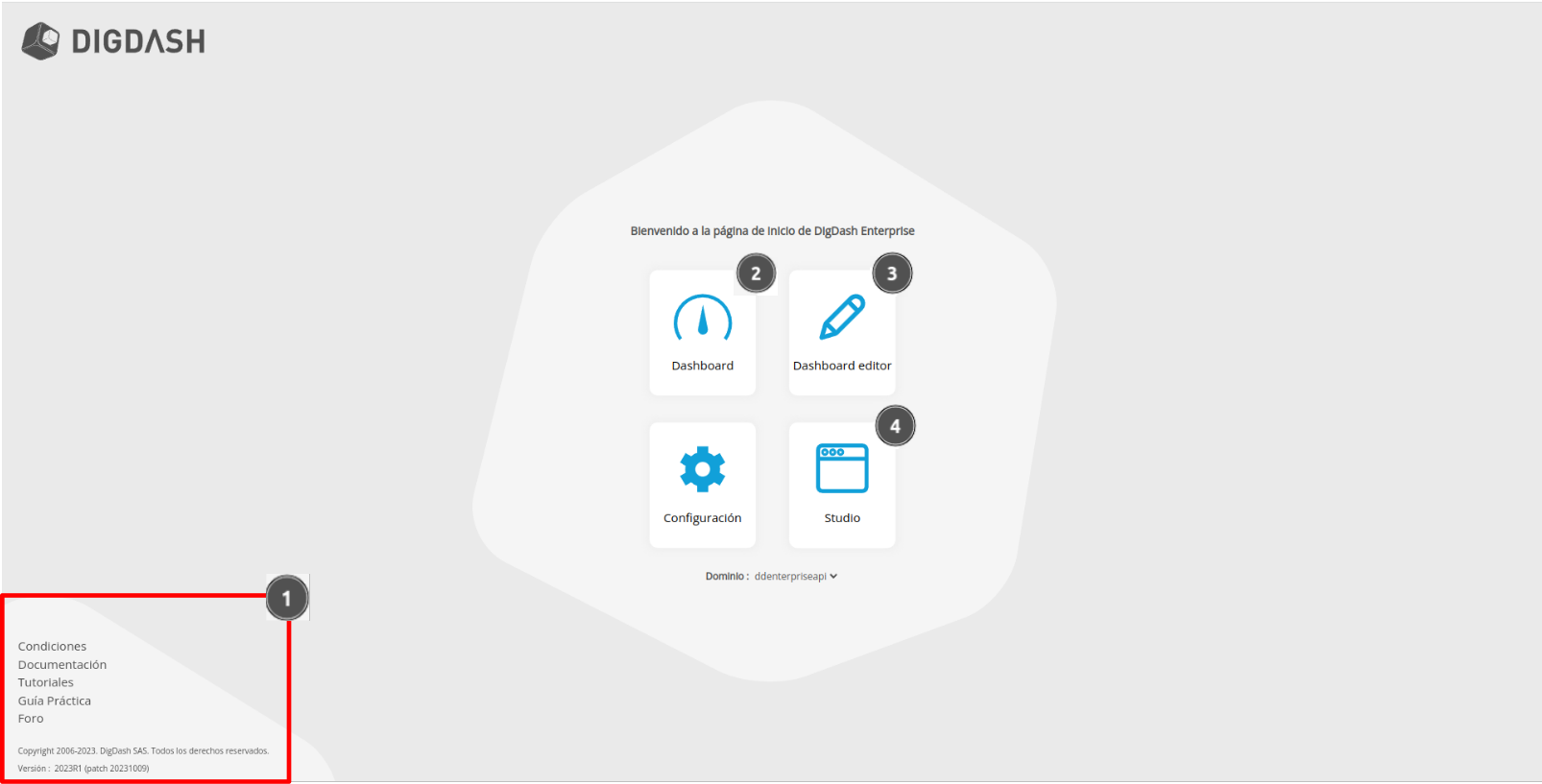

Conocer la página de inicio

Una vez completada la etapa de conexión anterior, aparecerá en su navegador la siguiente página de inicio.1700665926047-505.png

Esta página de inicio contiene un menú principal que da acceso a los distintos componentes de DigDash Enterprise, así como un inserto que da acceso a diversos elementos, como la documentación o la versión del software.

Los elementos numerados son los que nos interesan para este tutorial. Se detallan en la siguiente tabla:

1 : Ayuda y versiónEn el área situada en la parte inferior izquierda de la página de inicio, puede acceder a la ayuda sobre DigDash Enterprise en forma de documentación en línea y un foro.
La versión actualmente en uso también se muestra en la parte inferior de esta área.
2 : Cuadro de mandosEl botón Cuadro de mandos le da acceso a los cuadros de mando que usted o su equipo ya han creado. Desde este menú, puede ver el cuadro de mandos que ha creado.
3 : Editor de cuadro de mandosEl botón Editor de cuadro de mandos le da acceso al editor del cuadro de mandos. Aquí es donde puede insertar gráficos en el cuadro de mandos, añadir filtros, etc.
4 : StudioEl botón Studio le lleva a la preparación de datos. Desde este menú puede importar datos, configurar el modelo de datos y crear flujos (gráficos, tablas, etc.). Por ello, en este tutorial nos centraremos principalmente en esta parte de DigDash Enterprise.

Como habrá observado, el menú principal también da acceso al componente Configuración. Éste contiene elementos de configuración avanzados que no se tratan en este tutorial.

Conexión al Studio

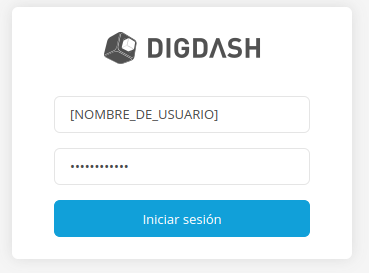

  1. Desde la página de inicio, haga clic en el botón Studio : una página de conexión se abre.

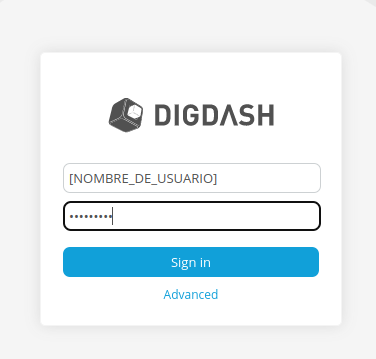

  1. Entra su nombre de usuario y su contraseña y luego, haga clic en el botón Conexión : la página del Studio se abre.

    Page_ouverture_Studio

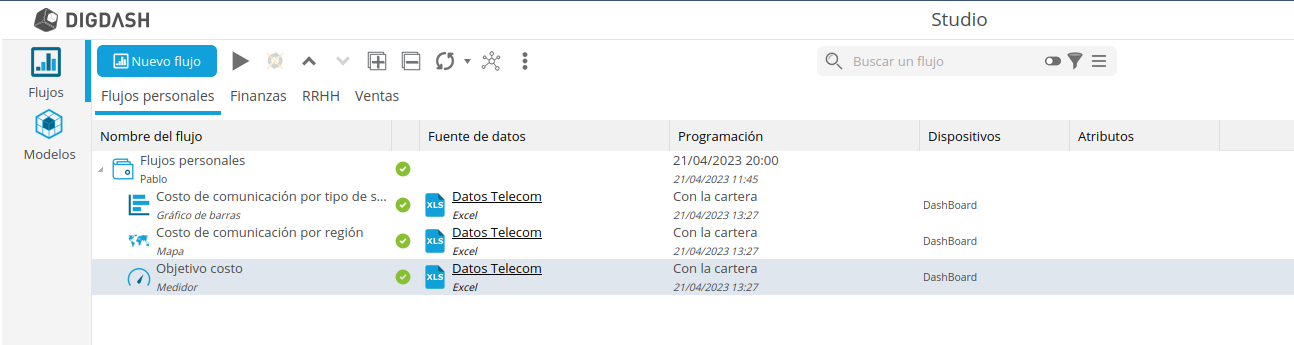

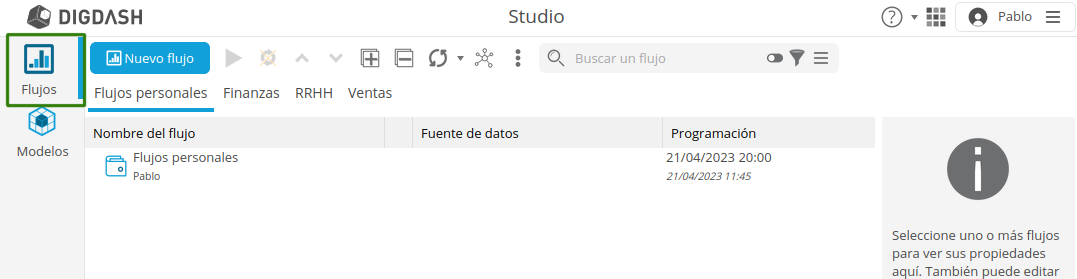

Aparece la página de los Flujos, que son todos los gráficos, tablas, etc. Volveremos aquí luego cuando haremos visto la parte que trata de la creación de gráficos. Primero, vamos a interesarnos al tema de los Modelos de datos.

Paso 2 : Creación del modelo de datos “telecom”

Objectivos:

  • Importar en DigDash Enteprise el archivo Excel telecom_es.xls (descargar este archivo) que agrupa los datos de una empresa (ficticia) de telecomunicación.
  • Enriquecer esta fuente de datos para construir un modelo de datos para permitirnos crear graficos pertinentes

Este modelo de datos se usara luego para crear varios graficos.

  • En la página de inicio, haga clic en el botón del Web Studio
  • En el formulario de conexión que aparece, ingresar sus nombre de usuario y contraseña

Se deben usar los credenciales comunicados por su administrador. Esta persona le podrá ayudar en caso de problema en la conexión.


Paso 1 : Importar una fuente de datos

Este tutorial asume que las fuentes de datos y los gráficos se van creando en su cartera personal

  • En la pantalla que se enseña ahora, haga clic en el botón Modelos ubicado por la izquierda

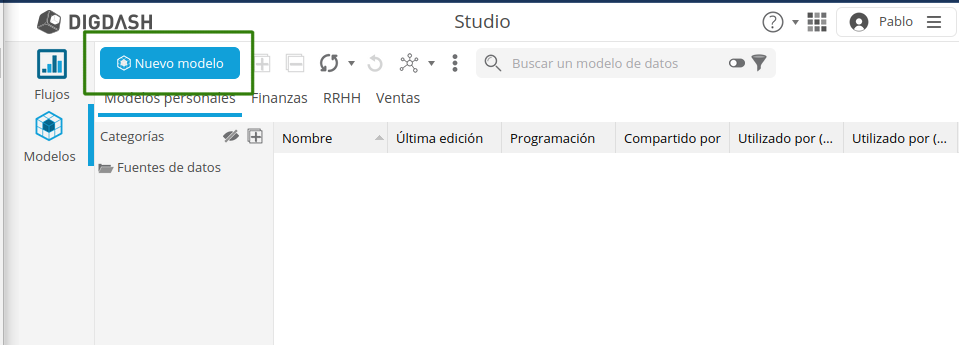

  • Haga clic en Nuevo modelo1682070491614-840.png

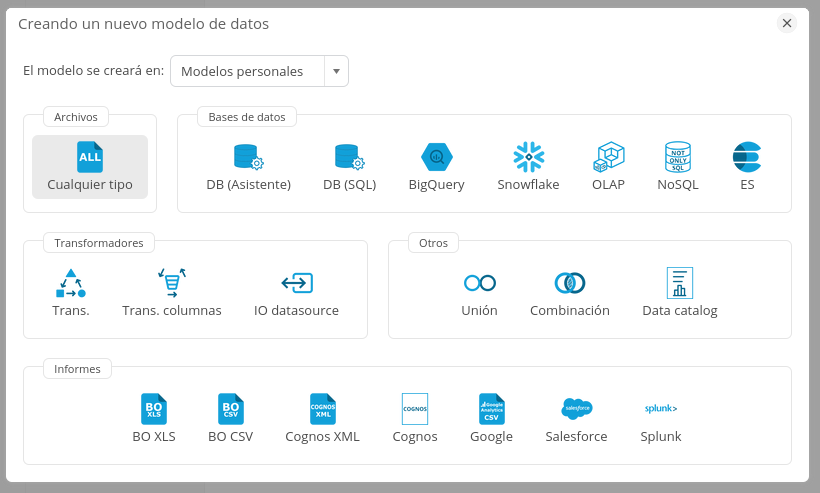

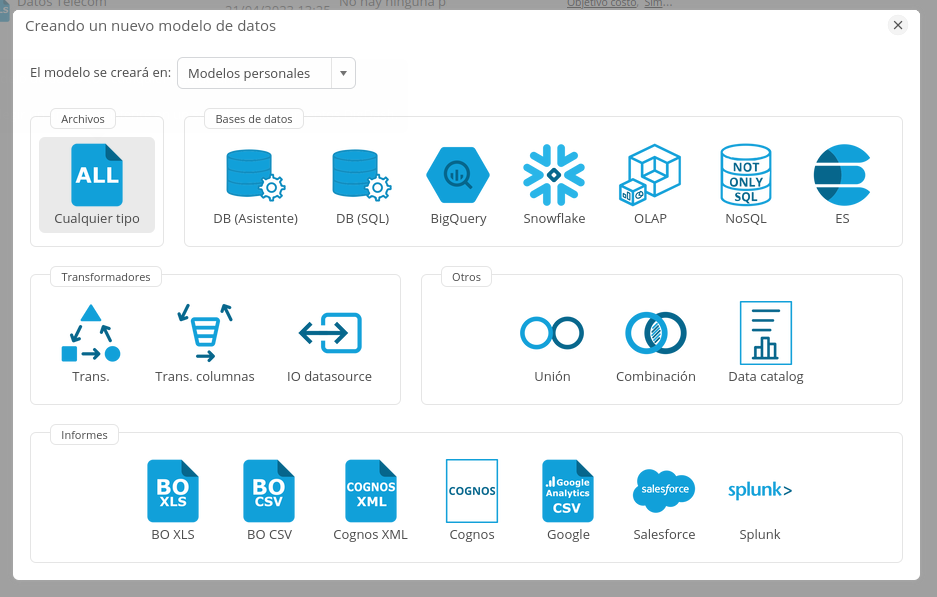

  • En la pantalla que aparece, hacer clic en Cualquier tipo de la sección Archivos :

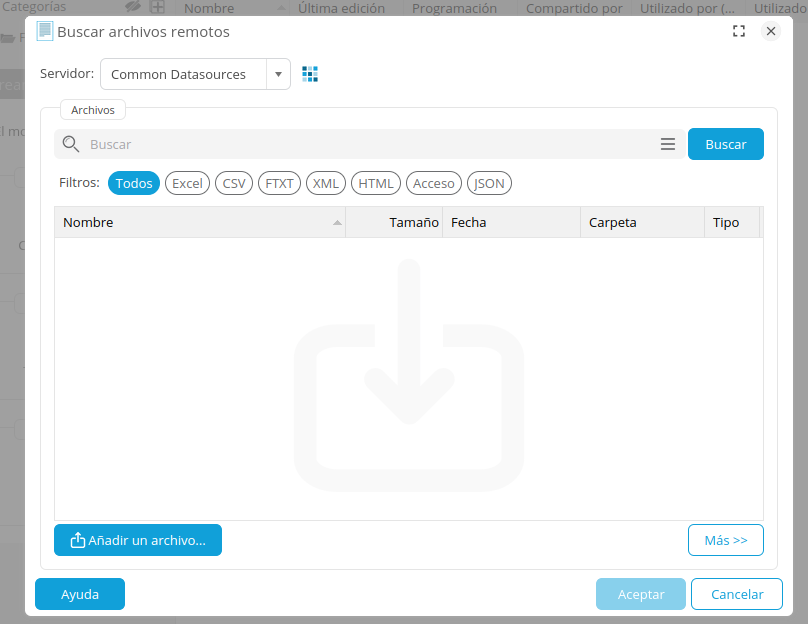

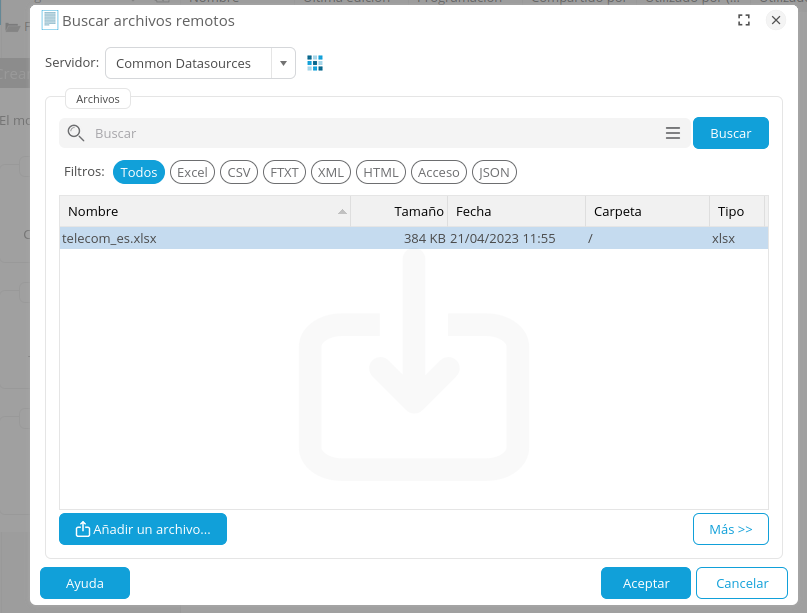

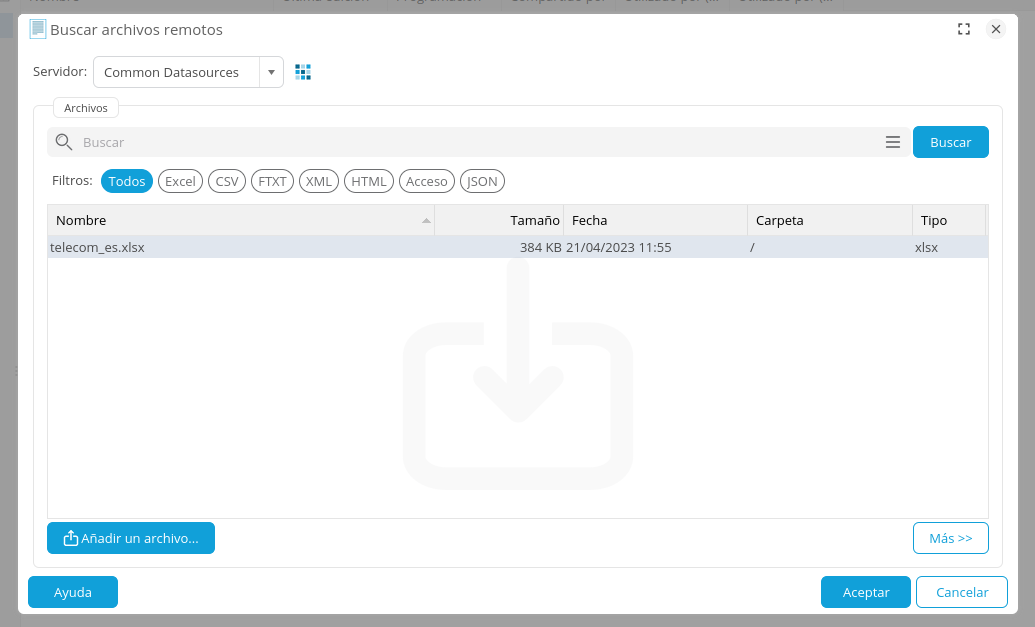

  • La ventana Buscar archivos remotos aparece :1682070712572-205.png
  • Haga clic en la lista desplegable arriba Servidor  para elegir el servidor de documento Common Datasources.

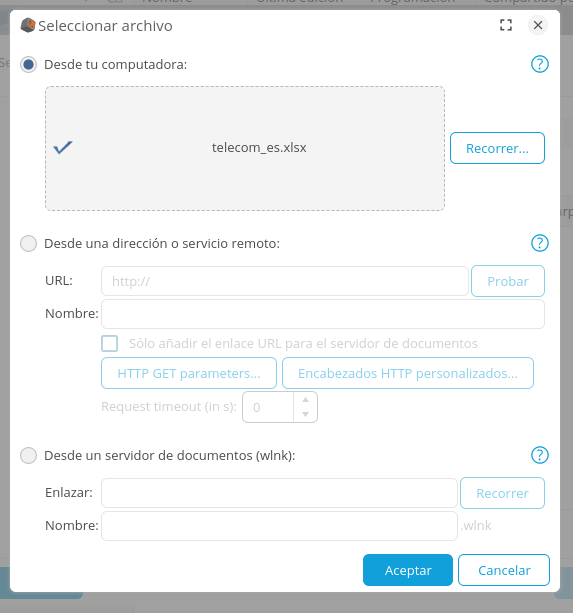

  • Abajo de la ventana, haga clic en el botón Añadir un archivo... La caja Seleccionar archivo local o URL se enseña
  • Dejar marcado la primera opción "Desde tu computadora" y luego haga clic en Recorrer... para selecionar el archivo telecom_es.xls

El archivo telecom_es.xls se puede descargar haciendo un clic en este enlace


  • Haga clic en Aceptar

El archivo es ya guardado en el servidor DigDash Enterprise y todos los usuarios pueden accederlo.

Nota: si el servidor de documento UserDocs es seleccionado, los documentos solo son accesibles por el usuario que los ha subido.

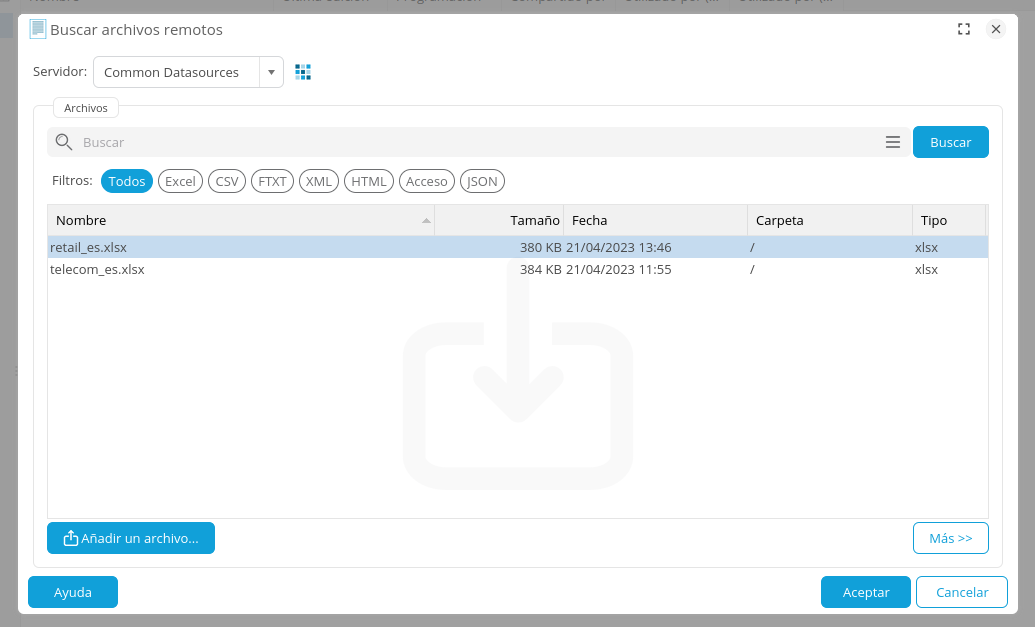

  • En la ventana Buscar archivos remotos selecionne el archivo telecom_es.xls


  • Haga clic en Aceptar

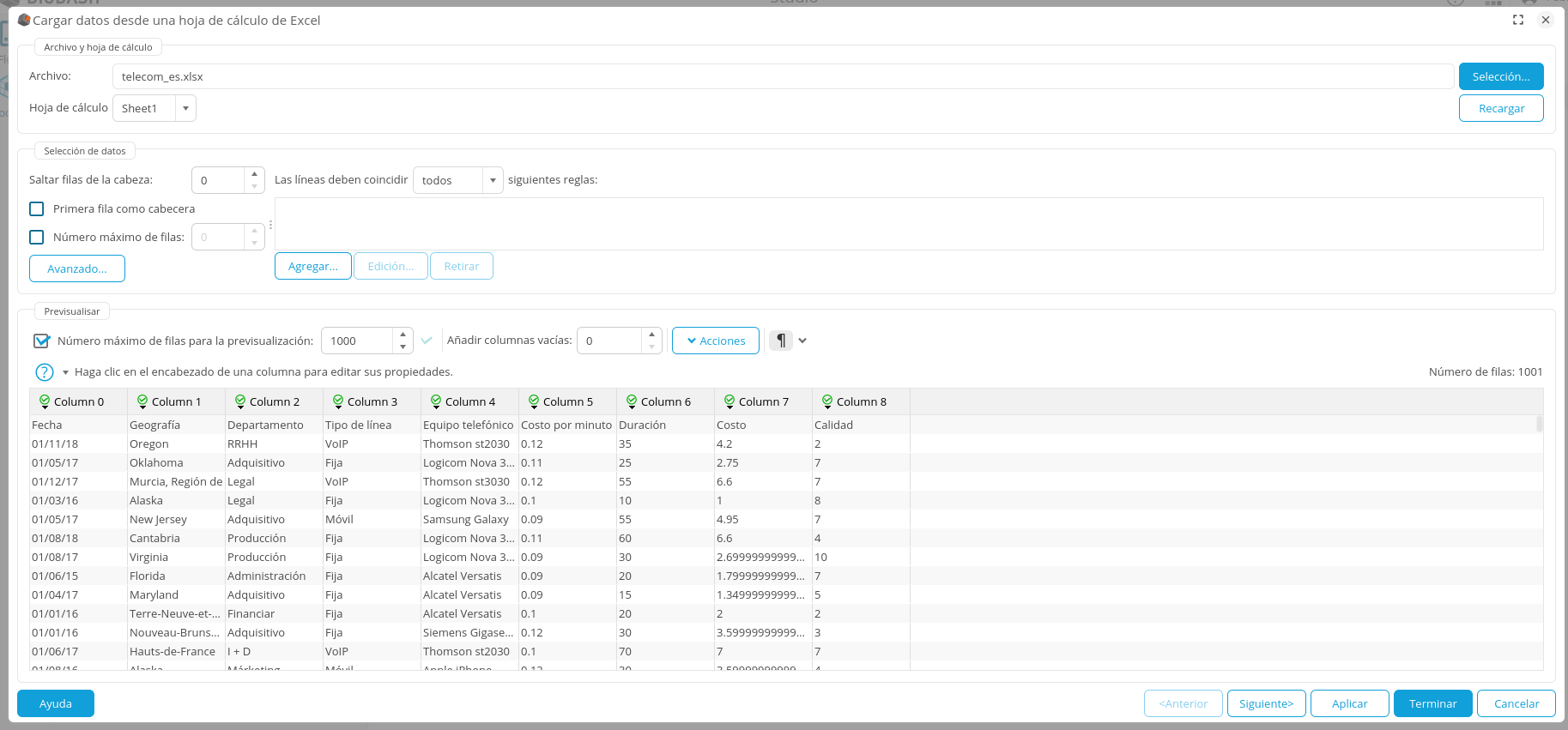

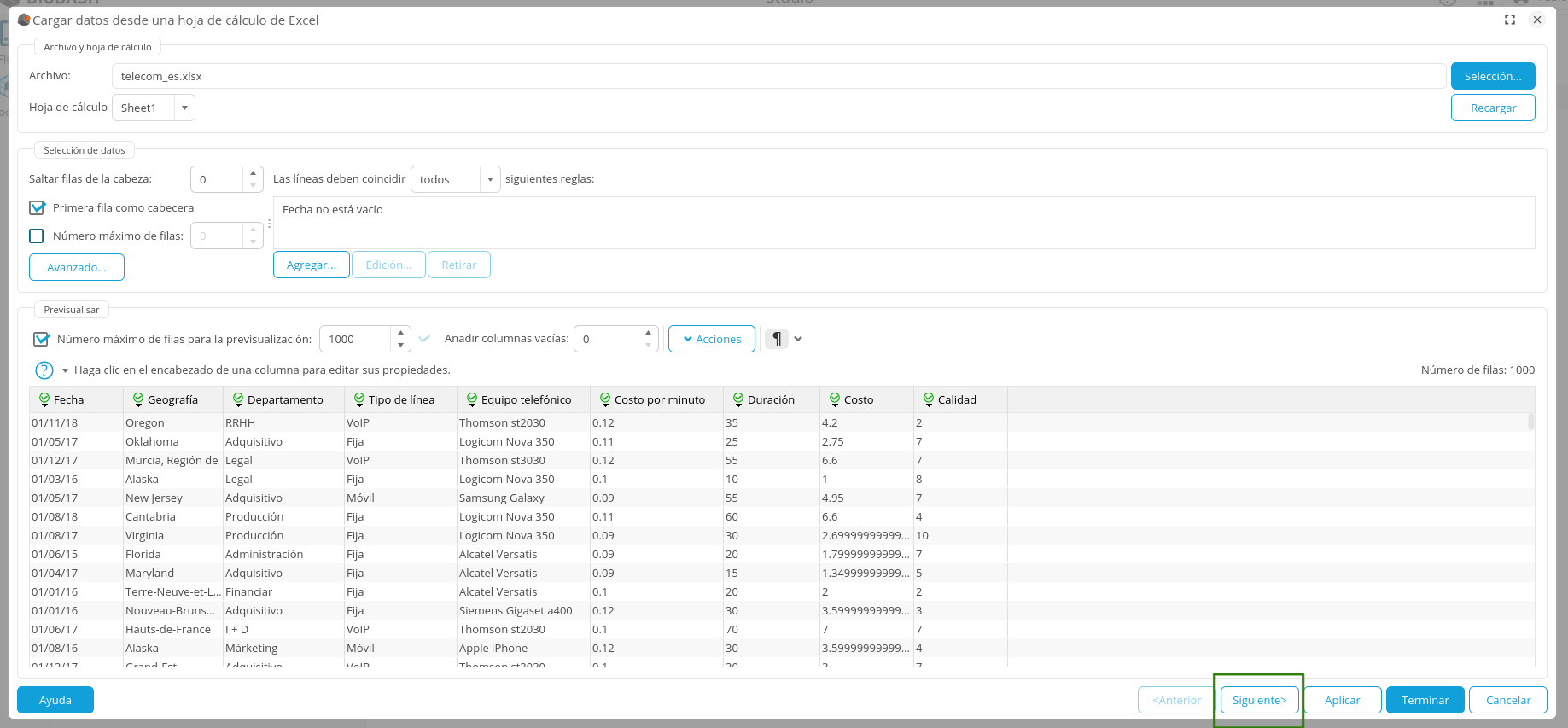

La ventana Cargar datos desde una hoja de calculo de Excel se enseña

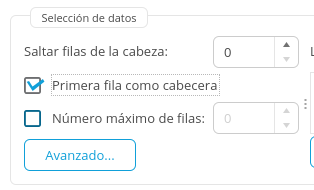

  • Marque la casilla Primera fila como cabecera

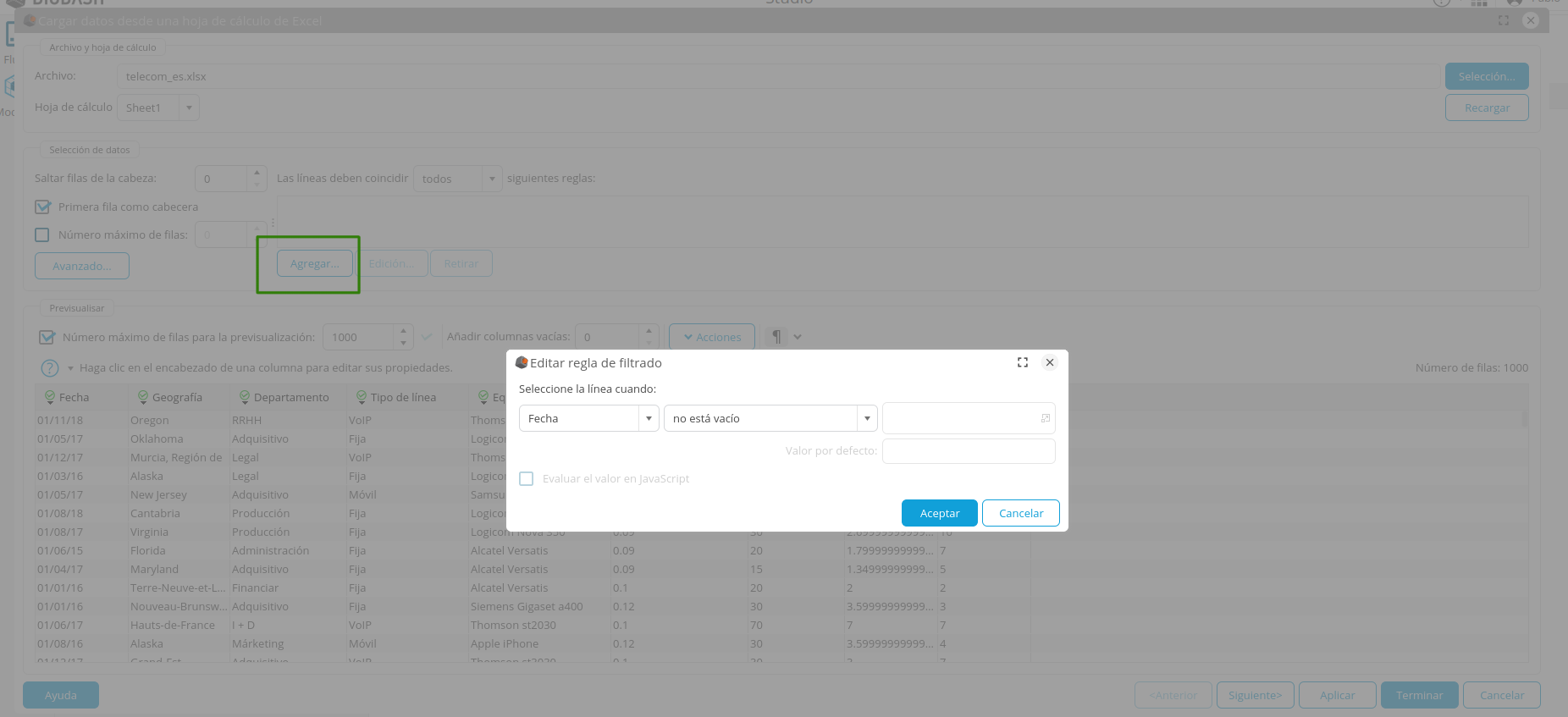

  • Haga clic en el botón Agregar...

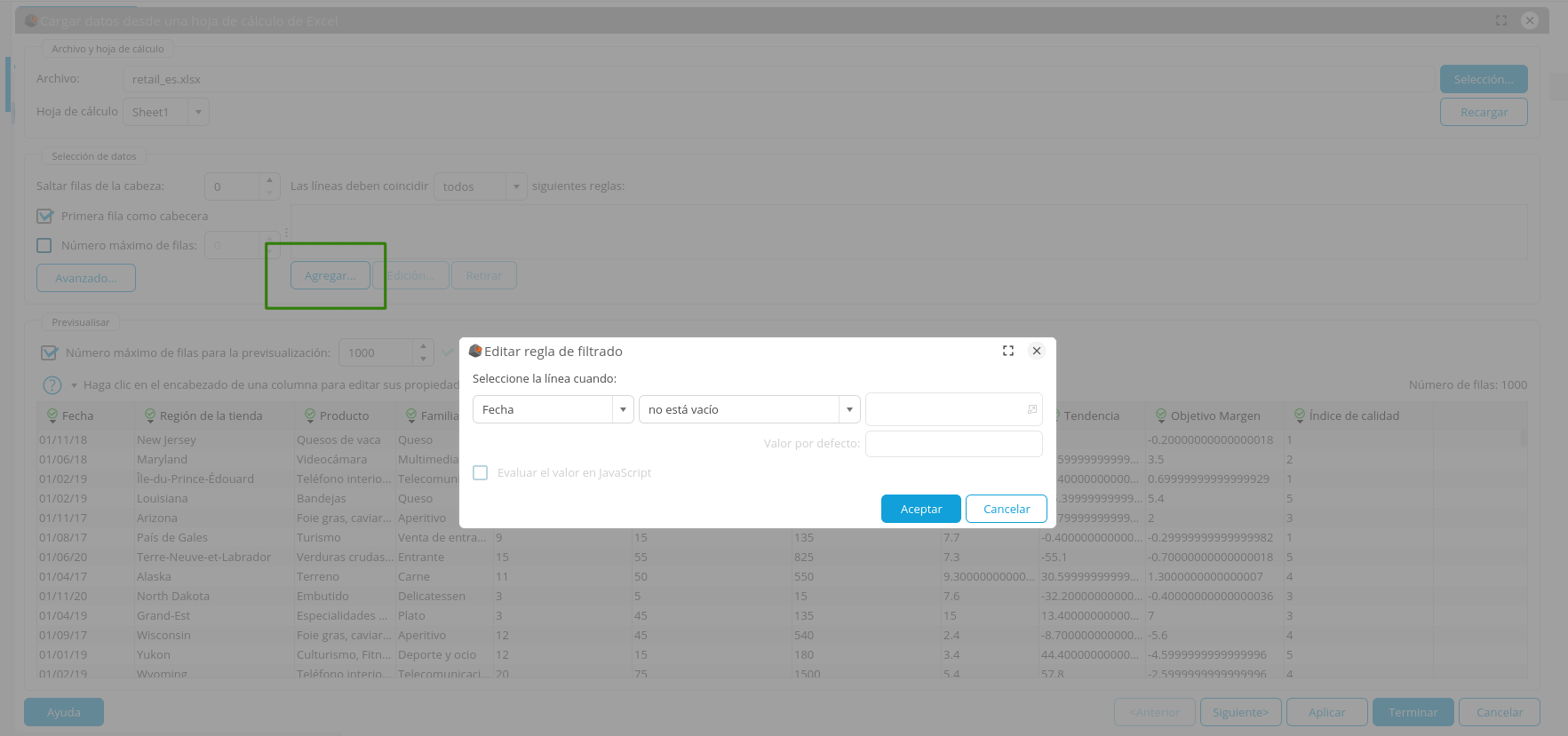

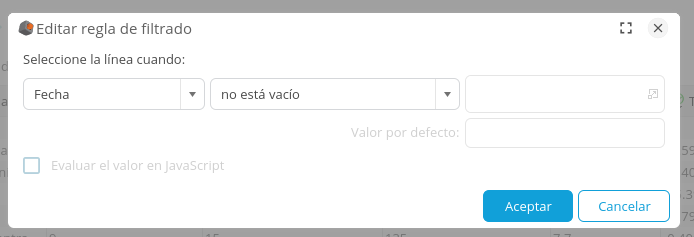

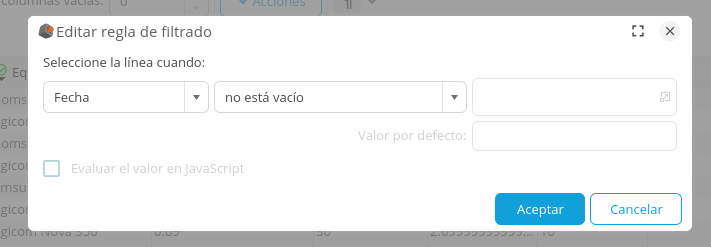

  • La caja Editar una regla de filtro se enseña


  • Deje las valores predeterminadas (Fecha en la primera lista desplegable y "no esta vacio" en la secunda)1682071207153-837.png
  • Haga clic en Aceptar
  • La regla aparece en la lista de las reglas que se aplicaran para filtrar los datos.
  • Hacer clic en Siguiente>, abajo de la ventana :

Paso 2 : Configurar el modelo de datos

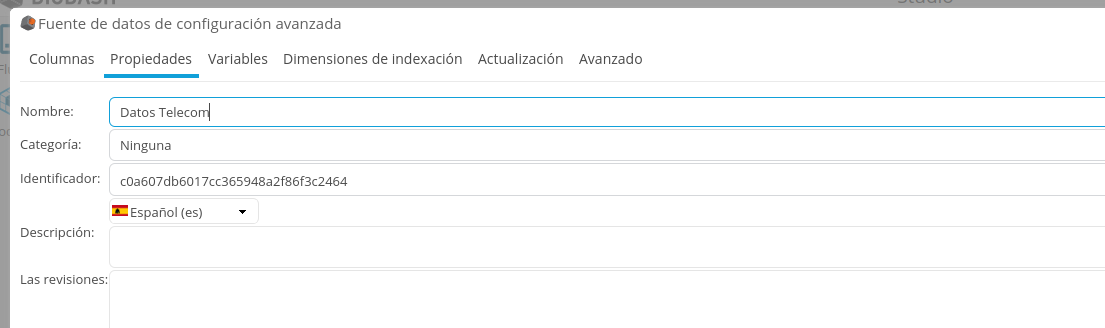

  • Ir en la pestaña Propriedades
  • Nombre el modelo de datos "Datos Telecom" :
  • Volver en la pestaña Columnas

Ahora, vamos a enriquecer los datos de origen para establecer un modelo de datos que permita crear gráficos relevantes. Así crearemos:

  • una jerarquía manual de departamentos comerciales (RRHH, I+D, Produccion, etc.)
  • una jerarquía automática en el hardware (modelos de teléfonos).
  • una métrica sobre los costos de consumo
  • una métrica calculada que varíe los costos de comunicación en función del tipo de cambio € / $

Crear una jerarquía manual

Recuerde guardar su modelo de datos regularmente haciendo clic en el botón Aplicar en la parte inferior derecha de la pantalla.

Aquí crearemos una jerarquía manual de los departamentos de la empresa. Primero agruparemos los departamentos en Funciones. A continuación, agruparemos estas funciones en categorias de Actividades. Por ejemplo, la función de Administración agrupará los departamentos de Compras, Legal y SI y se adjuntará a la actividad de Soporte.

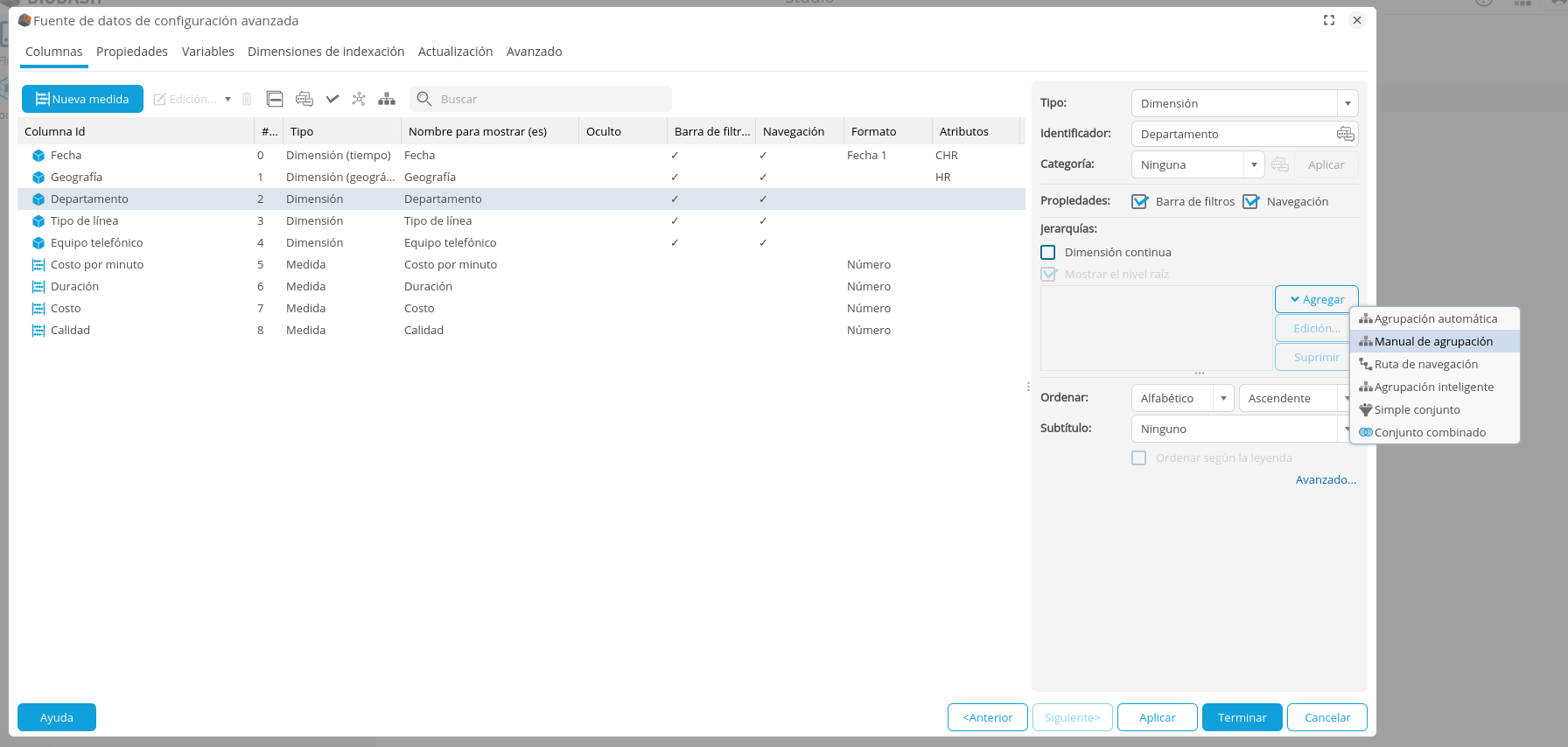

  • En la lista de las columnas, seleccione Departamento
  • En la sección Jerarquías del panel derecho haga clic en Agregar y seleccione Manual.

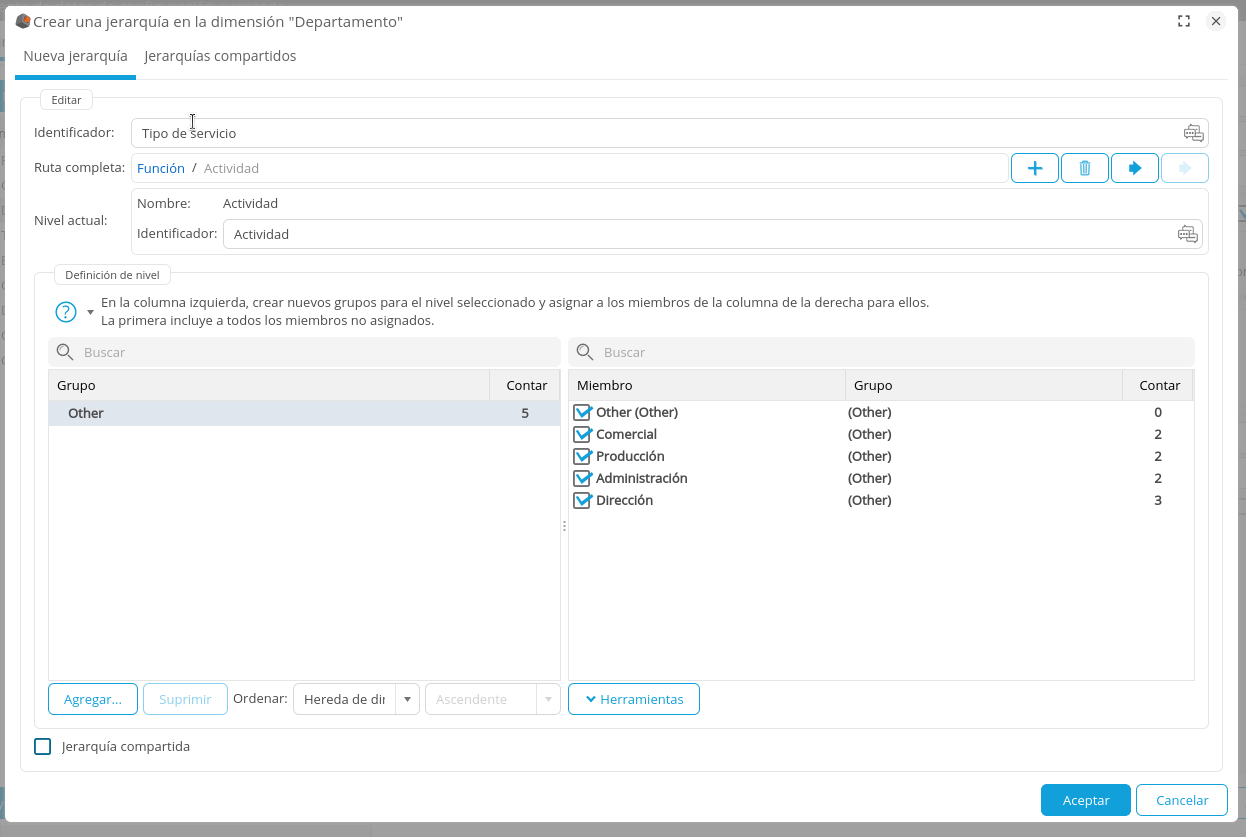

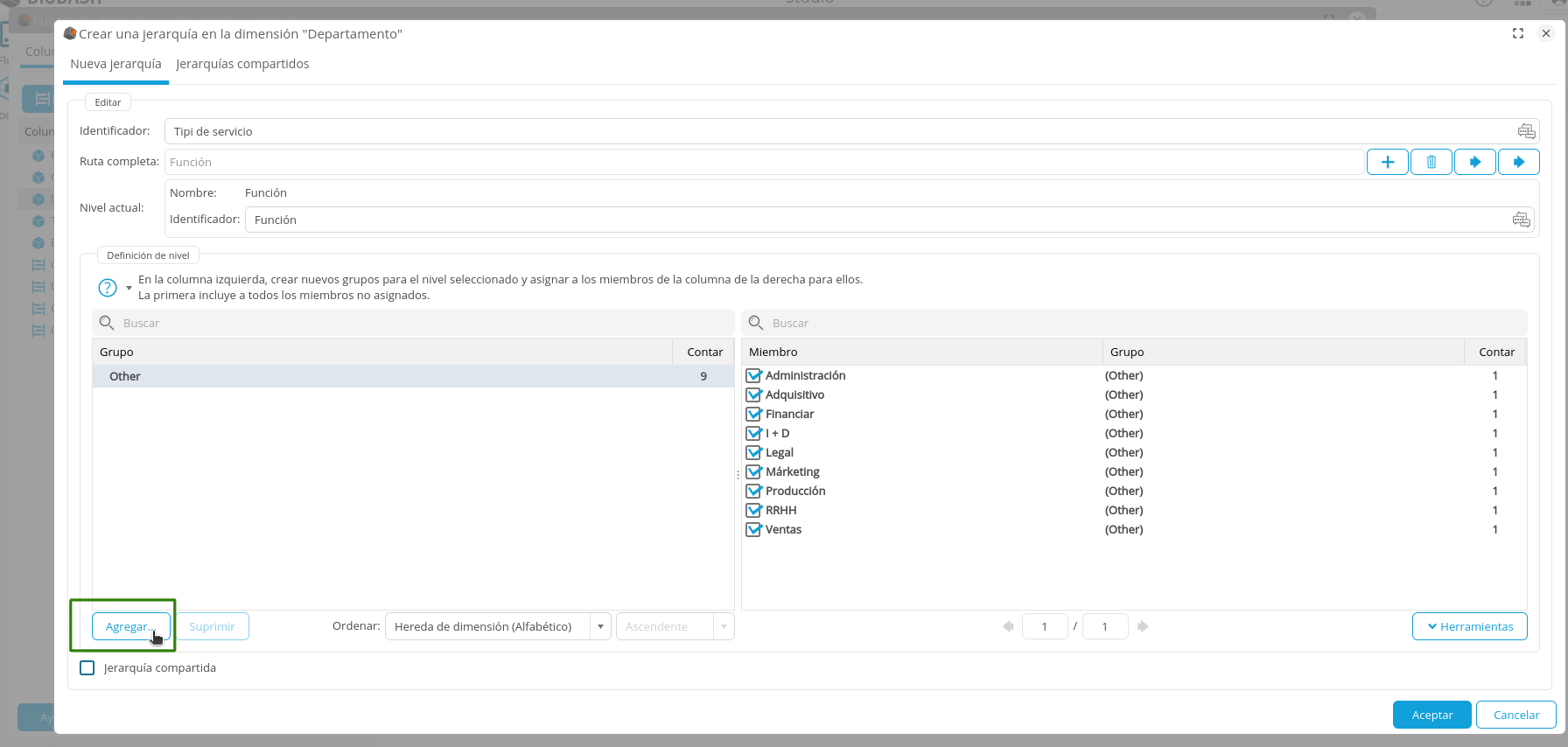

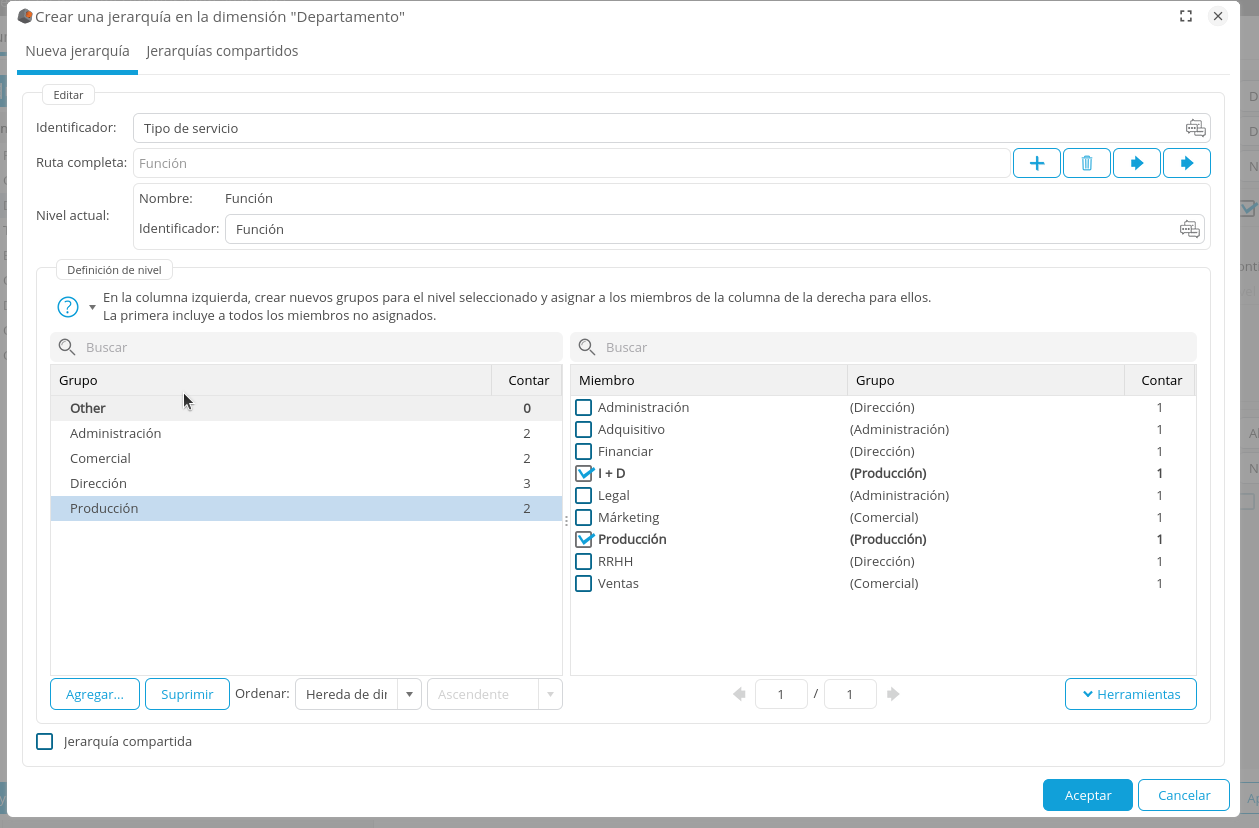

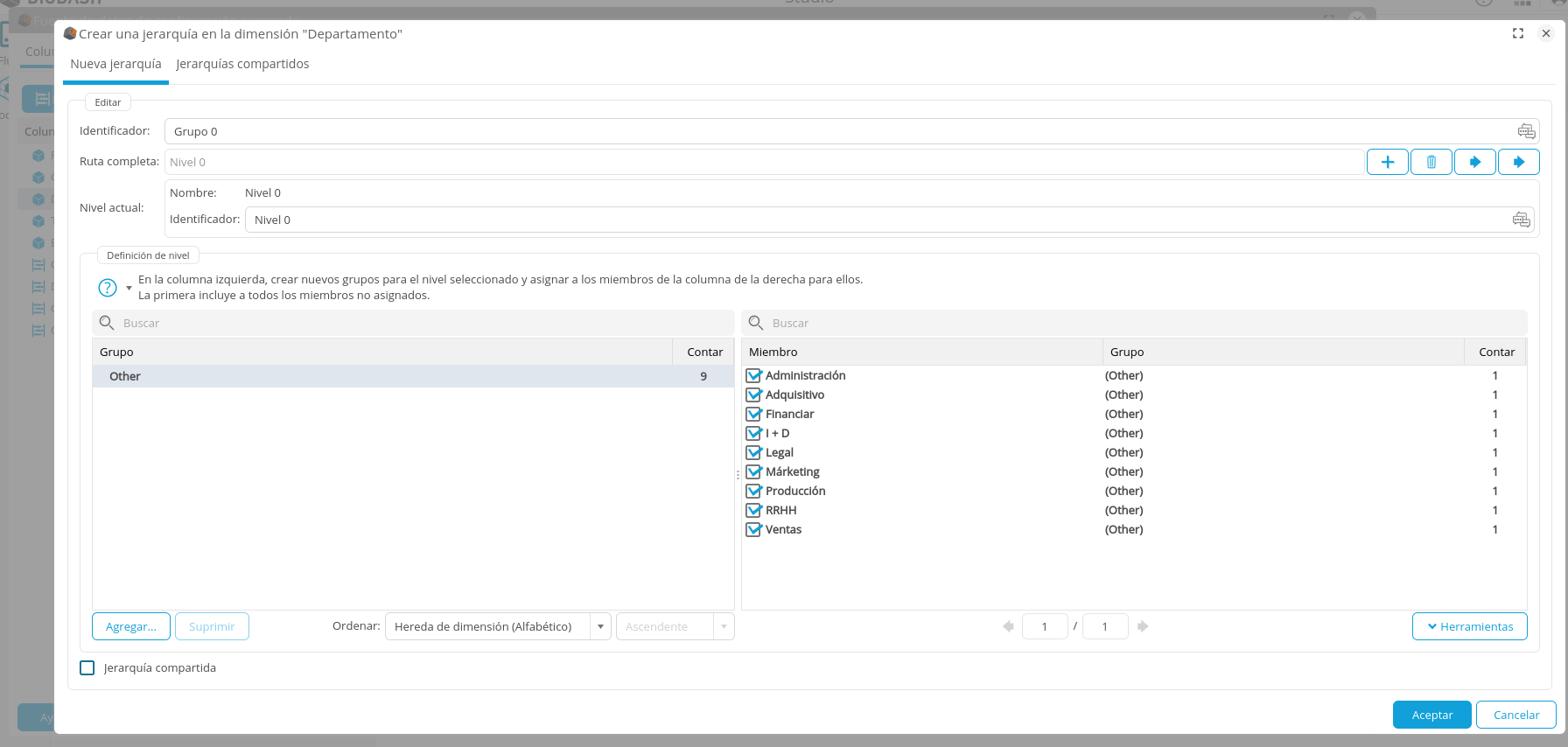

  • La ventana Crear una jerarquía en la dimensión "Departamento" aparece
  • El nombre de grupo predeterminado es Grupo 0. Cambie el nombre a Tipo de servicio.
  • Un primer nivel llamado Nivel 0 contiene todos los valores de la columna.
  • Cambie el nombre de este nivel a Función.
  • Para crear grupos en este nivel, haga clic en Agregar... en la parte inferior izquierda.

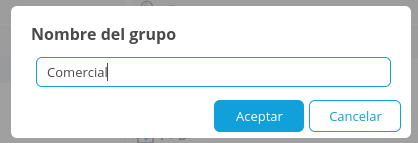

  • Aparece el cuadro de diálogo Nombre del grupo.
  • Ingrese Comercial, y haga lo mismo
  • Repetir la operación para Dirección, Producción Administración

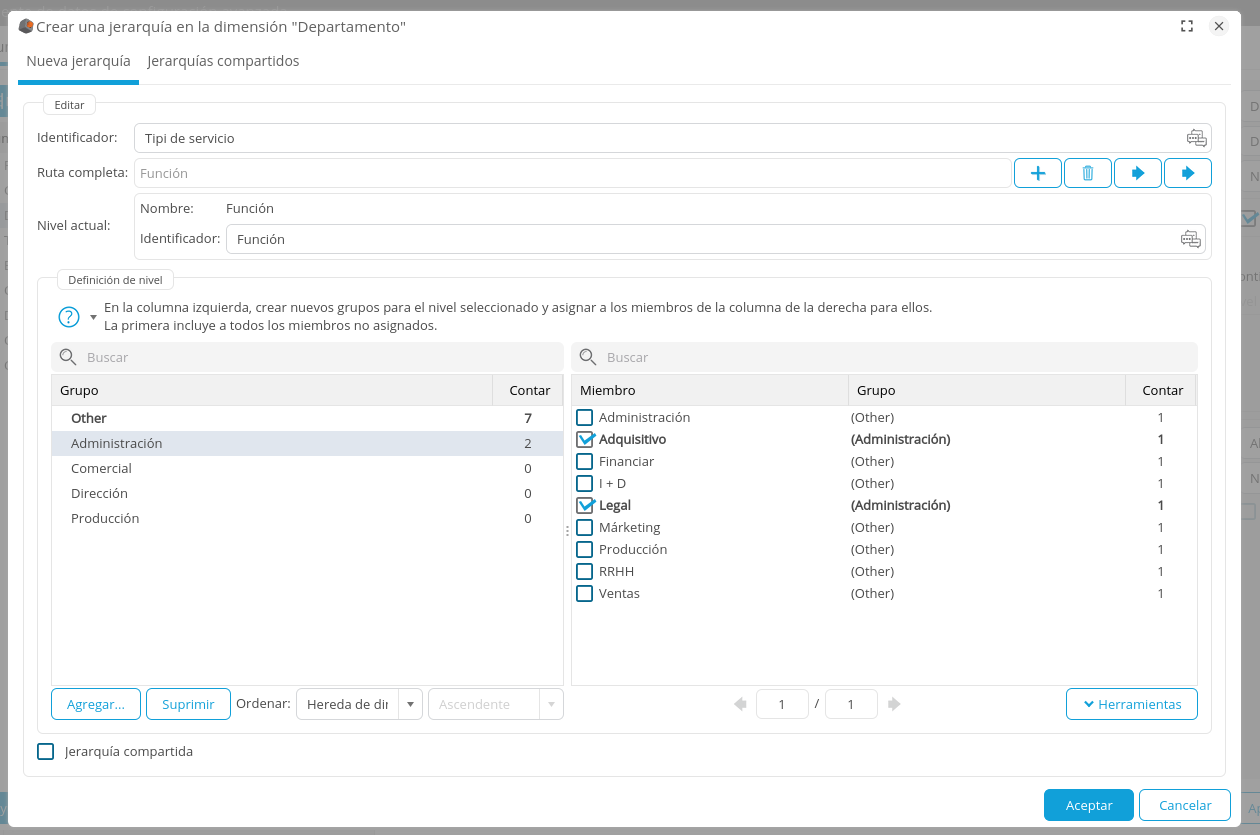

Asignación de miembros a grupos:

  • En la lista de izquierda, Seleccione Administración y marque las casillas de Adquisitivo y Legal en la lista de derecha.
  • Haga lo mismo para :
    • Comercial : Marketing y Ventas
    • Dirección : Administración, Financiar y RRHH
    • Producción: I+D y Producción

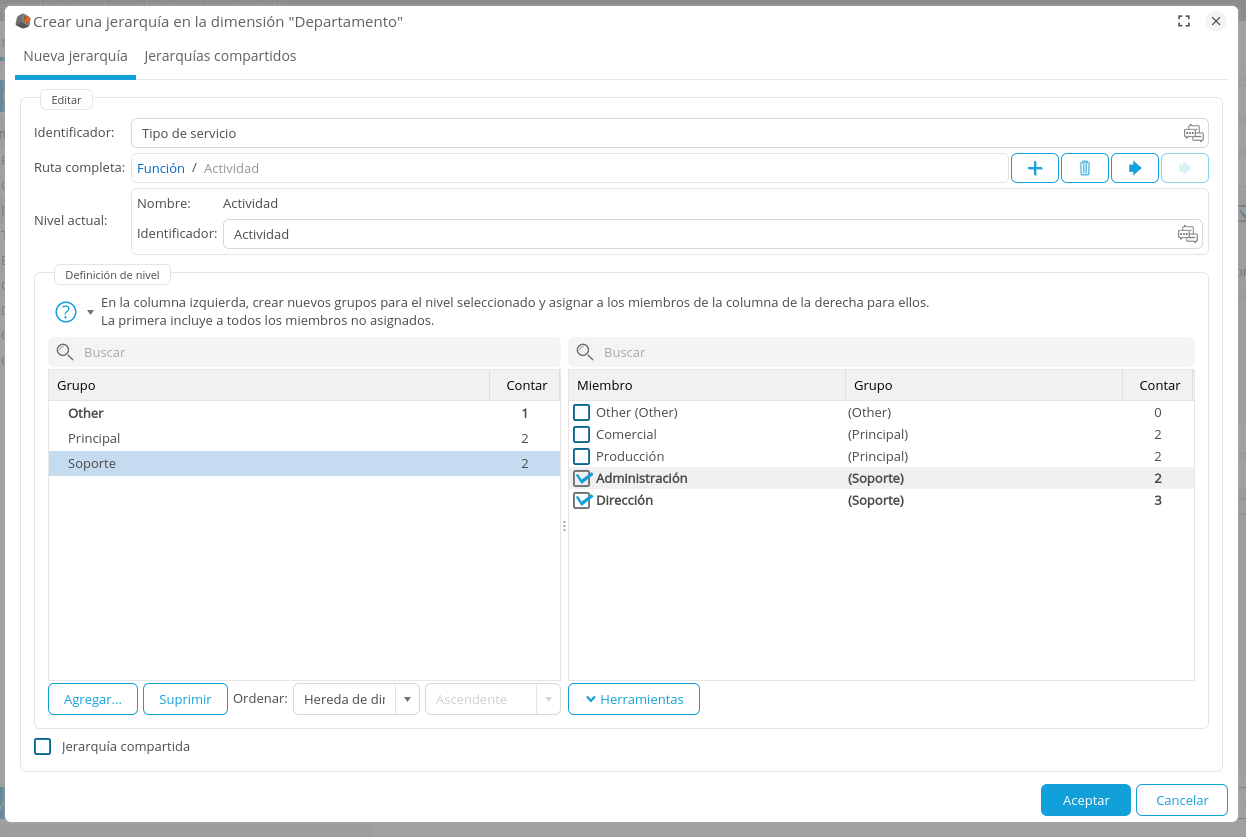

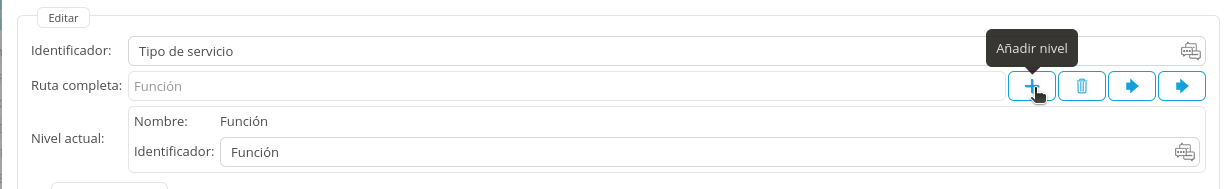

  • Agregue un segundo nivel haciendo un clic sobre el botón Añadir nivel a la derecha de la ruta completa.
  • Llamar este nivel Actividad.

  • Agregue dos grupos Principal y Soporte, con los siguientes miembros:
    • Principal : Comercial, Producción
    • Soporte: Dirección, Administración


  • Haga clic en Aceptar para validar los dos niveles de jerarquía creados.

Creación de una jerarquía automática.

Aquí construiremos una jerarquía de grupos basada en otras dimensiones en nuestro modelo de datos. Por tanto, vamos a agrupar los diferentes tipos de material por tipo de línea.

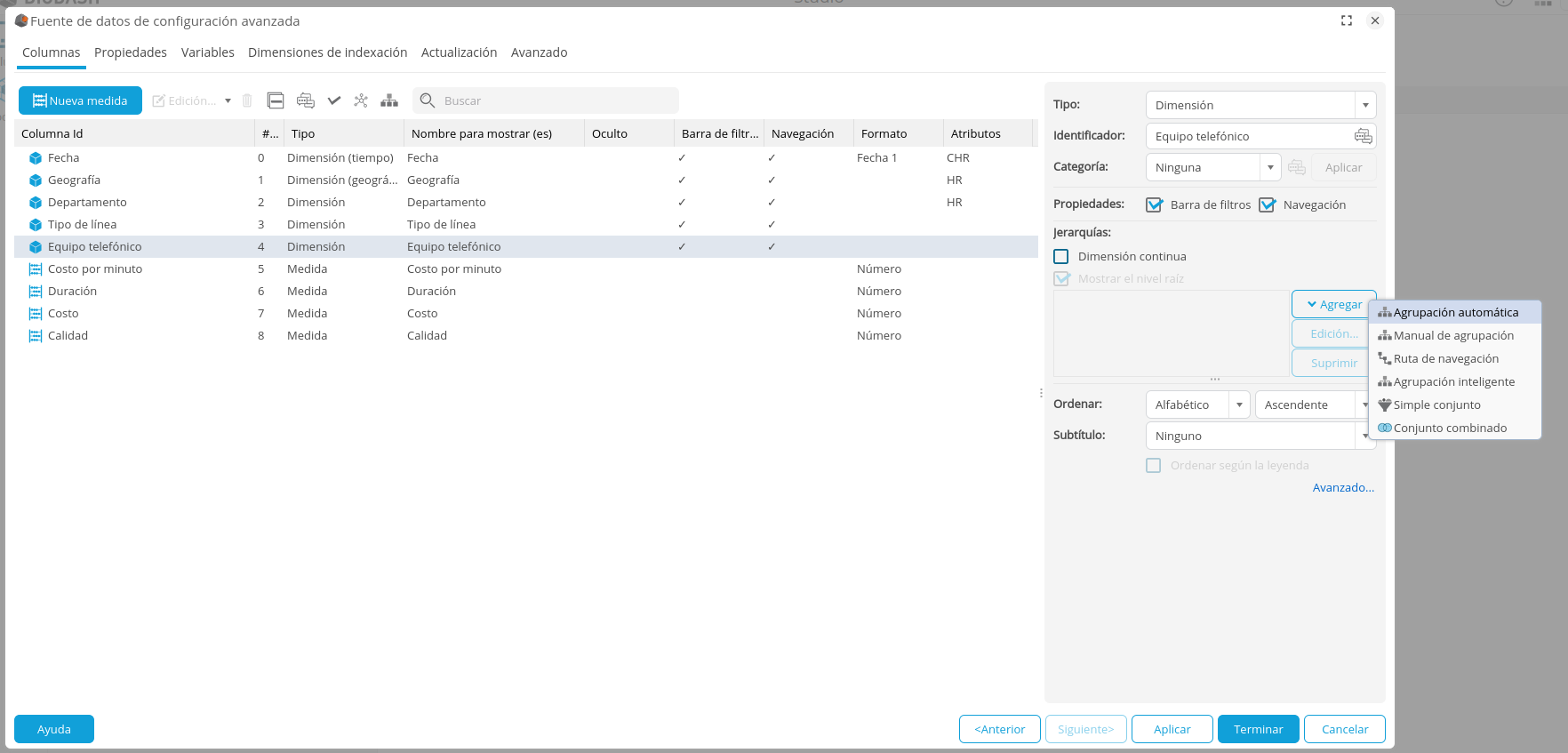

  • Seleccione Equipo telefónico, luego haga clic en Agregar y seleccione Agrupación automática.1682072716413-703.png

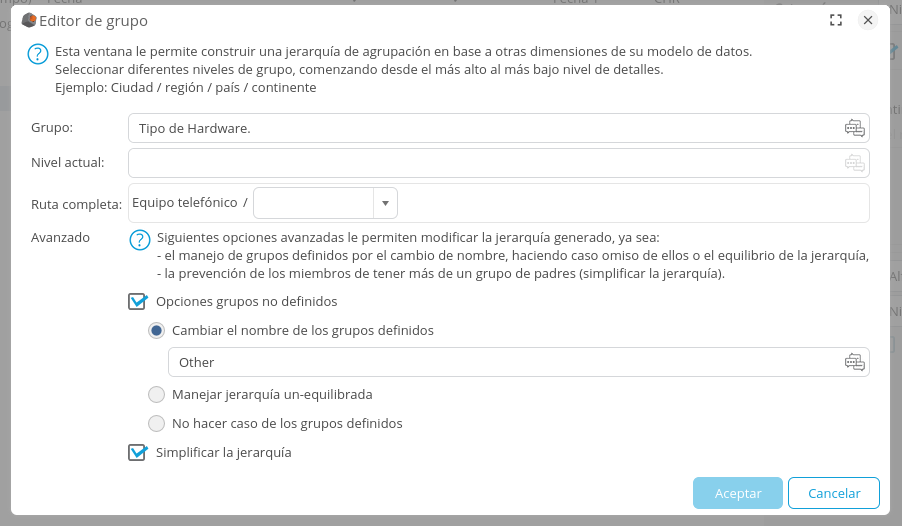

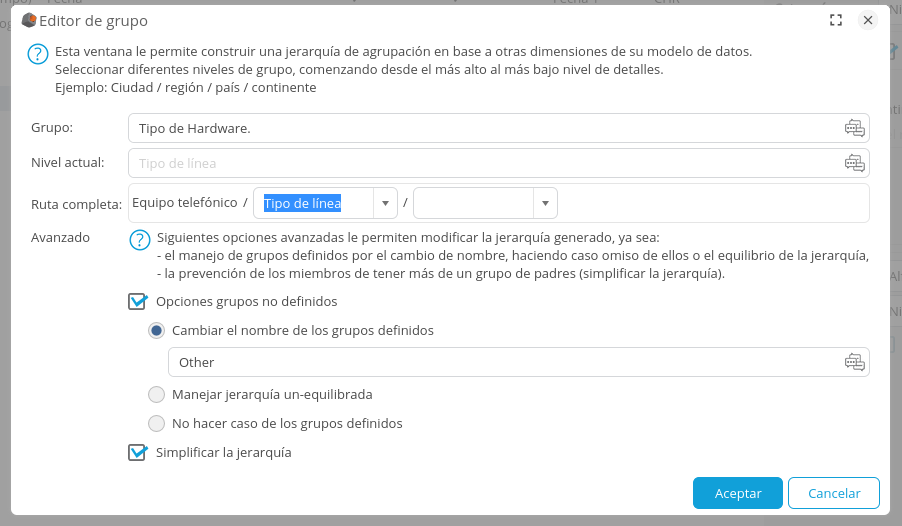

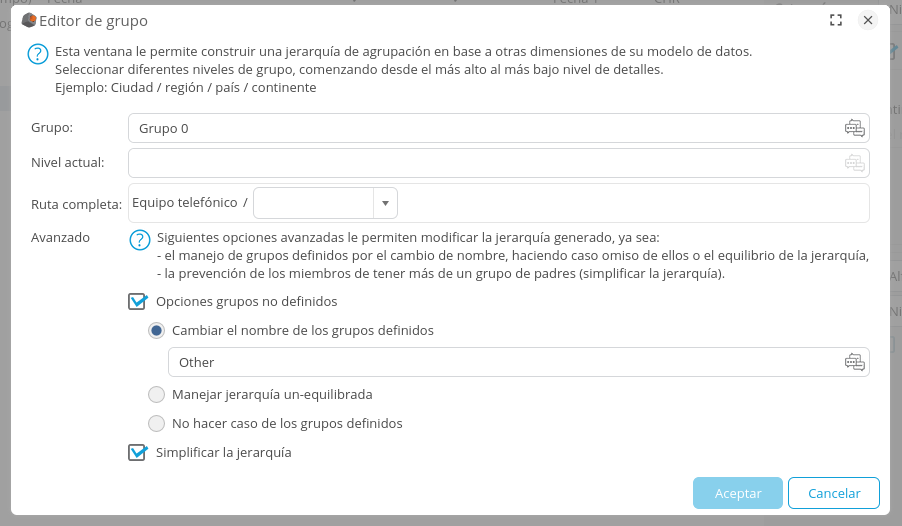

  • Aparece el cuadro Editor de grupo.
  • El nombre predeterminado del grupo es Group 0, renombra a Tipo de Hardware.1682072862857-510.png
  • La ruta completa de la jerarquía se muestra en el campo Ruta completa.
  • Cada nivel jerárquico está separado del siguiente por una barra oblica /.
  • El equipo es el primer nivel de la jerarquía.
  • Abra la lista desplegable del segundo nivel y luego seleccione Tipo de línea.1682072914950-403.png
  • Haga clic en Aceptar para confirmar

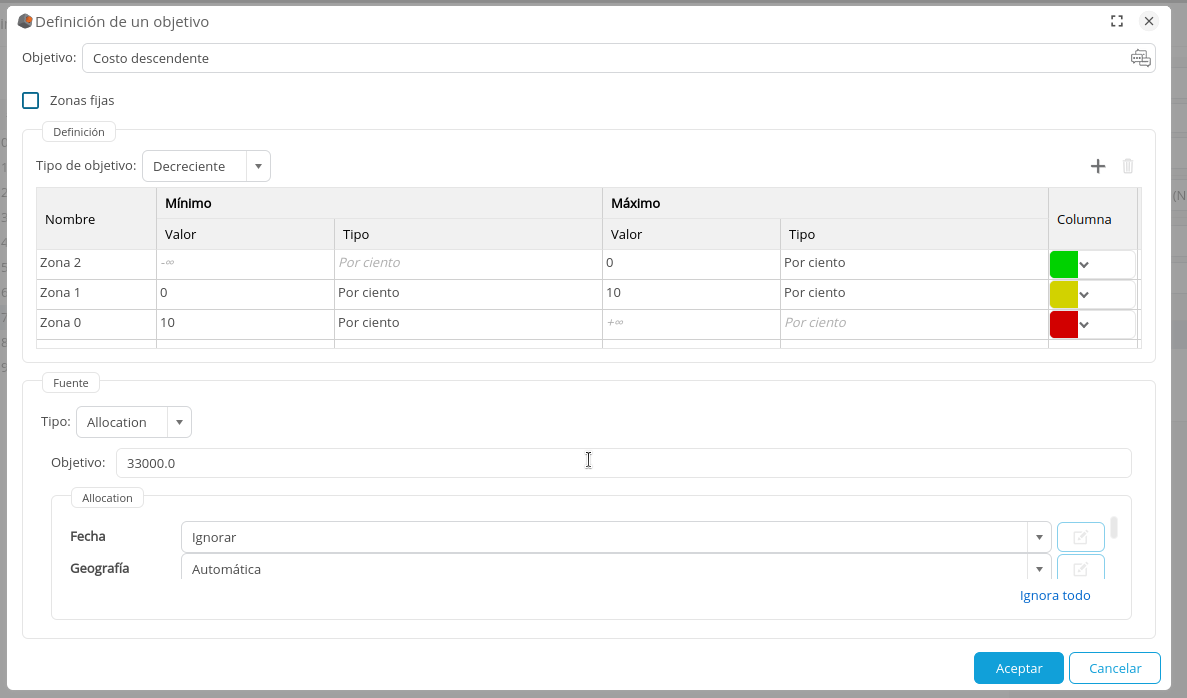

Creación de un objetivo de reducción de los costos de comunicación a 33.000€

Ahora crearemos un objetivo en la métrica Costo de comunicación. Aquí queremos conseguir una reducción de 33.000€ en los costes de comunicación.

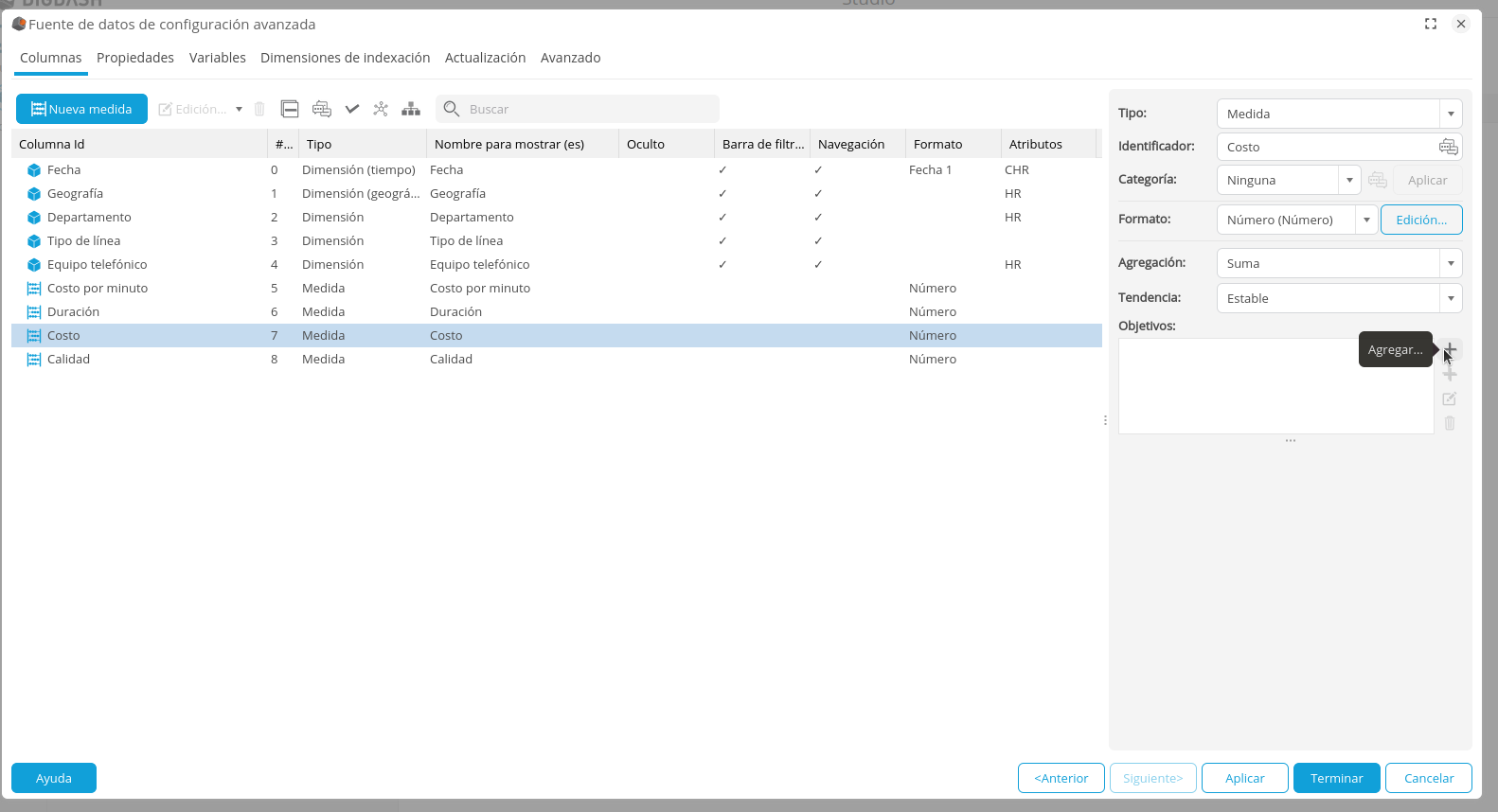

  • Seleccione la columna Costo.
  • Luego, en la parte de derecheca dedicada a los Objetivos, haga clic en Agregar...
  • Nombre el objetivo en Costo descendente como se muestra a continuación.
  • En la lista desplegable Tipo de objetivo seleccione Decreciente.
  • En la lista desplegable Tipo, deje Allocation y luego ingrese el valor 330001682076342320-746.png
  • Haga clic en Aceptar para confirmar.

Creación de de una variable de conversión Euro/Dólar

Vamos a crear una variable de conversión Euro/Dólar que usaremos más adelante para crear una medida que calcule los costes de comunicación según el tipo de cambio Euro/Dólar.

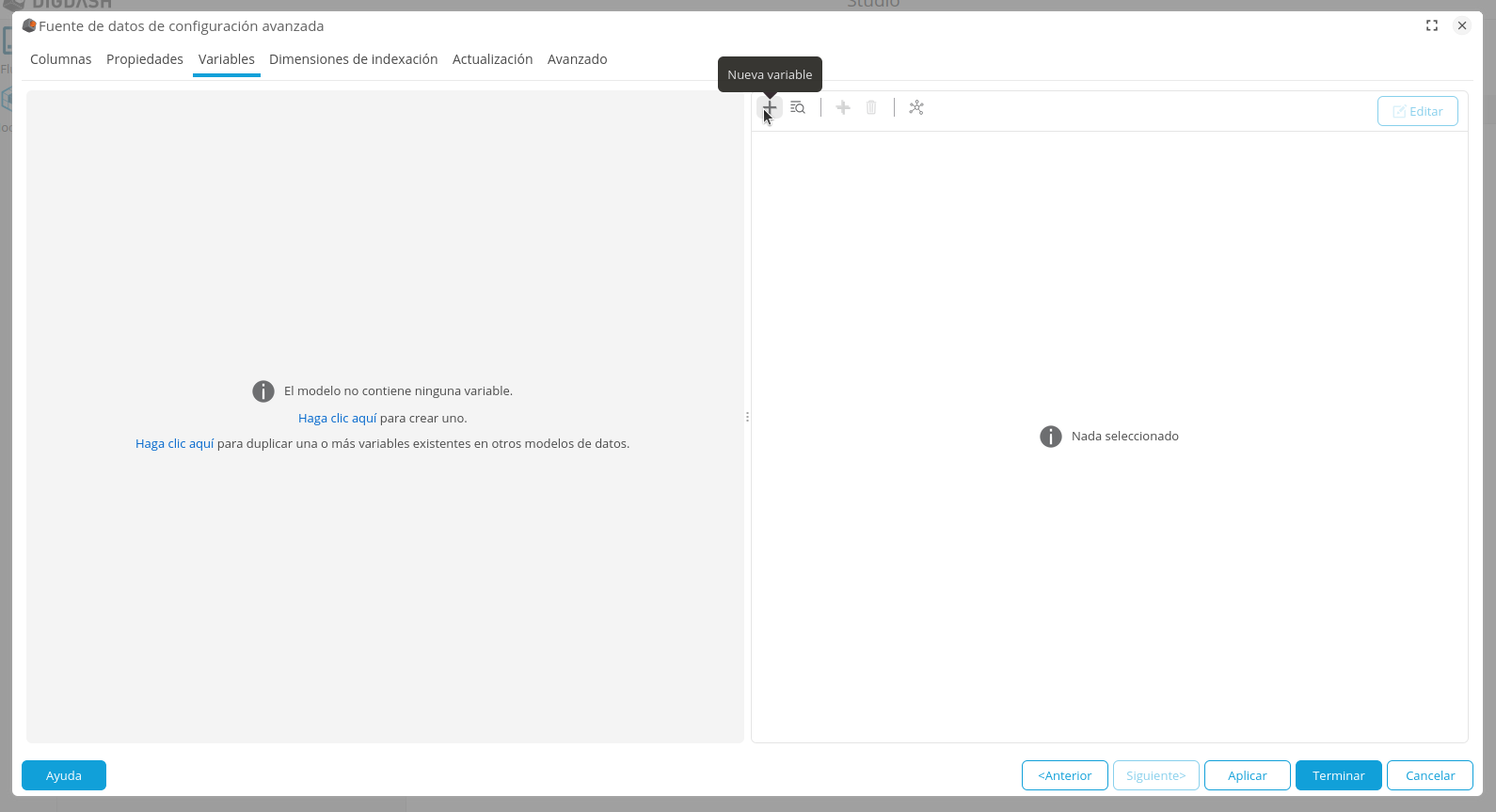

  • Hacer clic en la pestaña Variables y hacer clic en el botón Nueva variable
    Capture d’écran du 2023-04-21 12-32-07.png

En el formulario, llene los campos con los siguientes valores:

  • Nombre: Euro Dólar
  • Tipo : Calculado
  • Valor por defecto: 1.4
  • Minimo: 0.6
  • Maximo: 2
  • Incremento: 0.01

Hacer clic en Aplicar para guardar la variable.


Crear una medida que calcula los costos de comunicación apoyandose en la tasa de cambio €/$

Vamos a crear aquí una medida que nos permita calcular los costes de comunicación según el tipo de cambio Euro/Dólar. Para ello utilizaremos la variable de conversión Euro/Dólar que acabamos de crear.

  • Volver en la pantalla Columnas

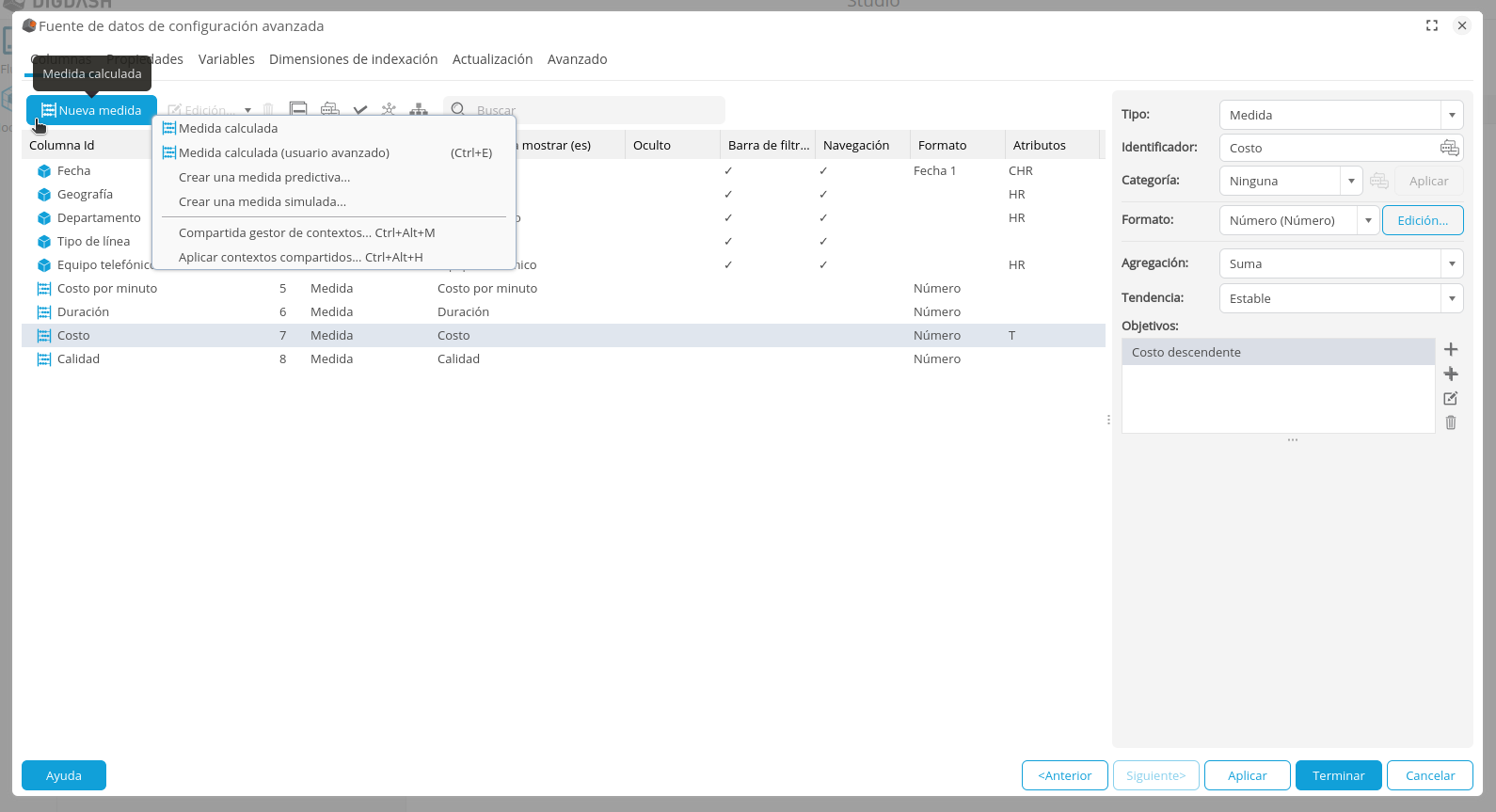

  • Hacer clic Nueva medida y luego Medida calculada (usuario avanzado) arriba de la lista de las columnas.

La ventana Medida Calculada se abre

  • Nombrar la nueva medida Costo Euro/Dolar
  • Ingresar la formula de calculo de la medida :
    • Haga un doble clic en la medida Costo : la medida se agrega en la formula

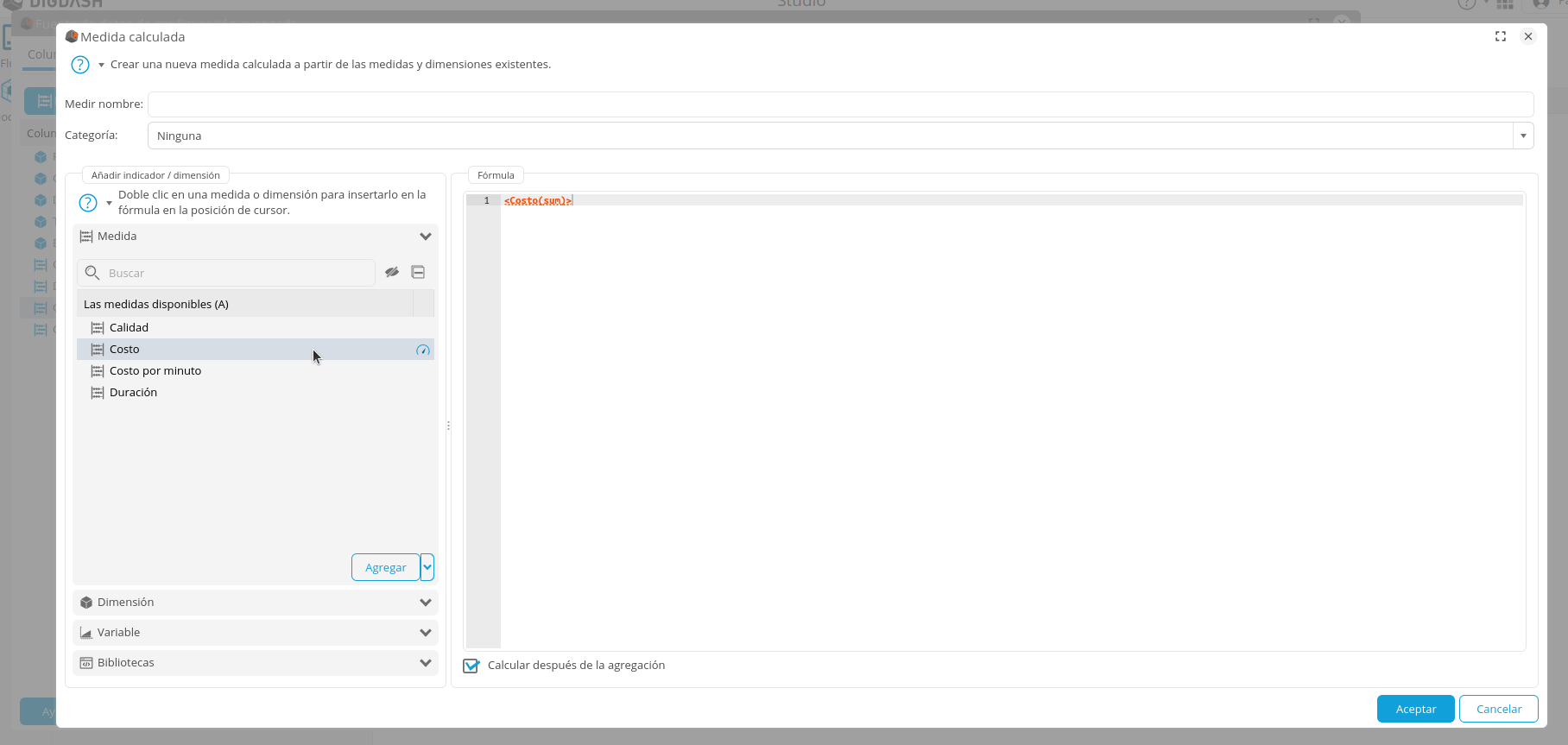

    • 1682073677861-602.png
    • Luego, escriba  *1.4/

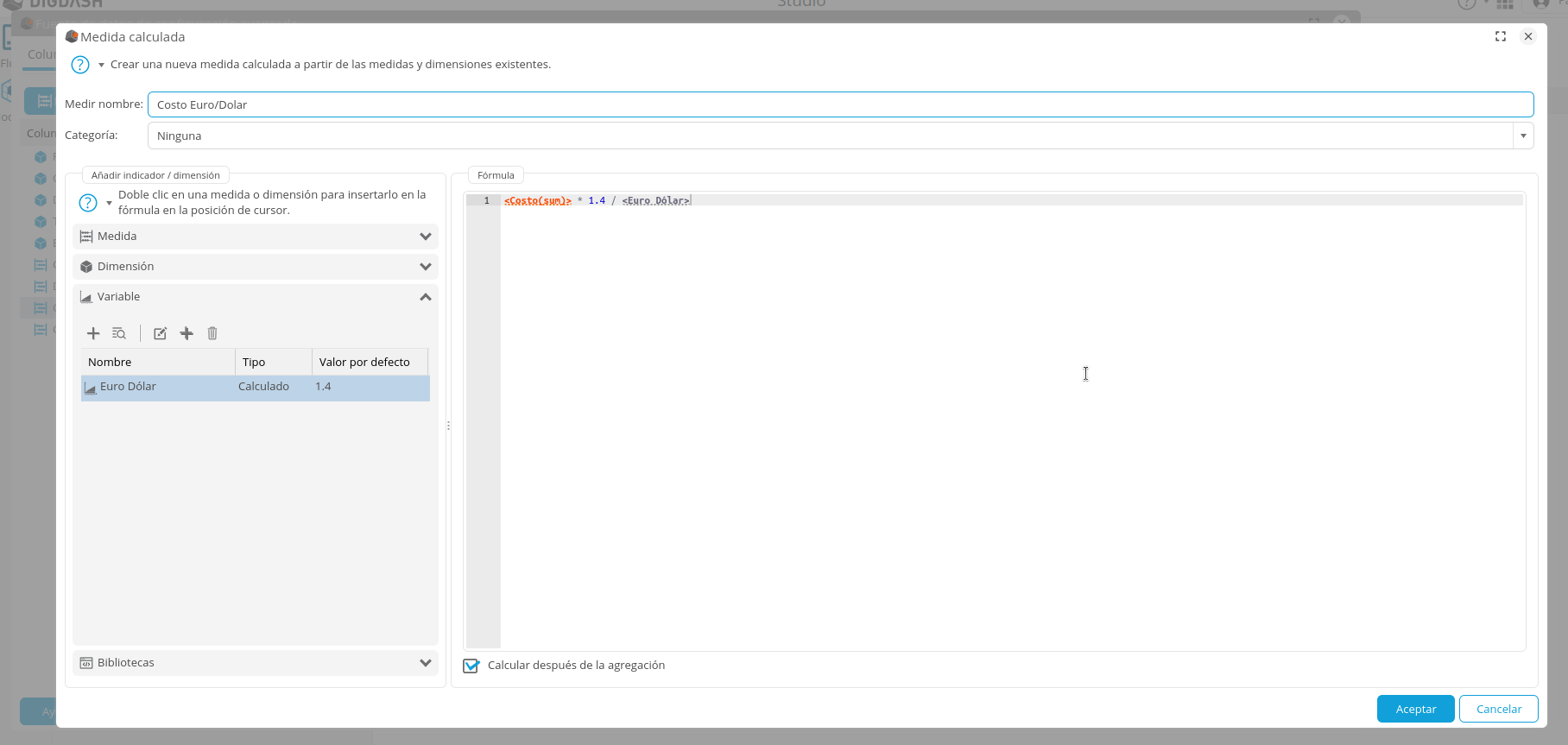

    • Abrir la sección Variable y agregar la variable Euro Dolar.
  • Haga clic en Aceptar para guardar la medida calculada y cerrar este cuadro.

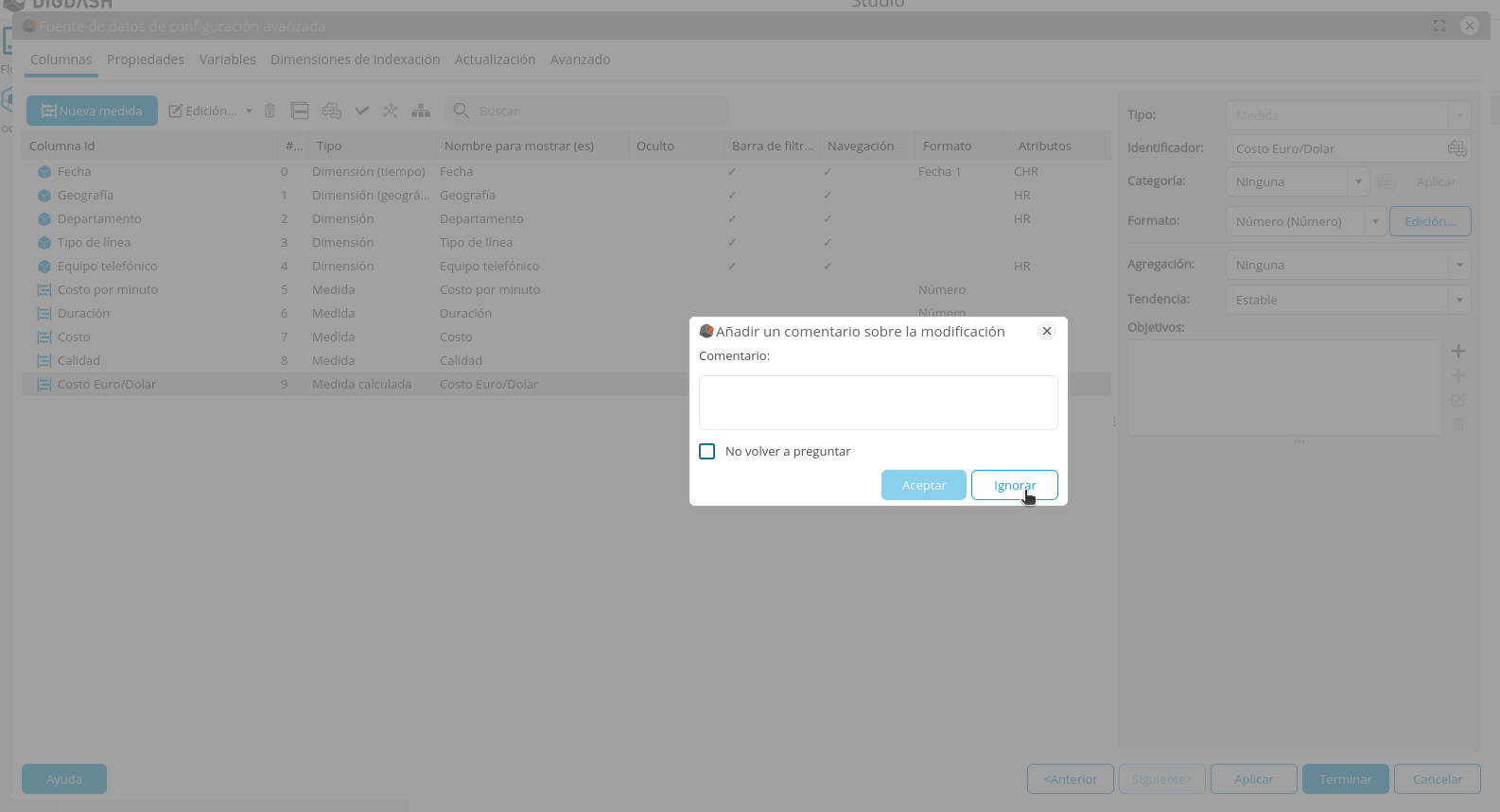

  • Haga clic en Terminar y luego ignore el cuadro de diálogo Agregar comentario al cambiar.

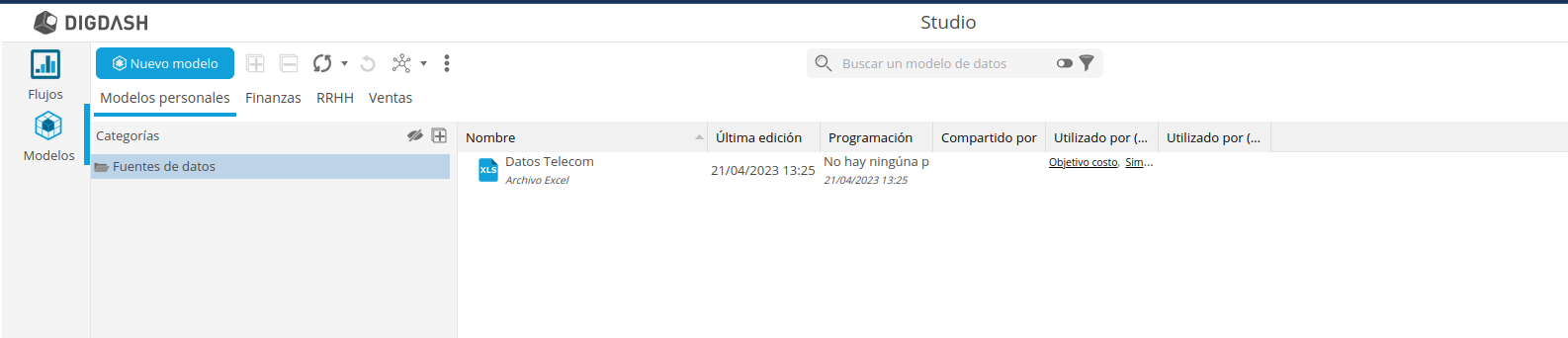

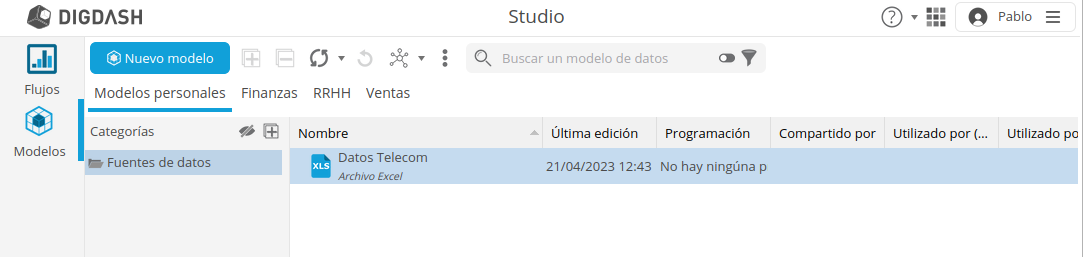

  • Se vuelve en la página Modelos. Su modelo de datos “Datos Telecom” está listo para usar.1682073912960-120.png

Creación de los gráficos "Telecom"

Aquí crearemos varios gráficos y mapas a partir del modelo de datos que acabamos de preparar:

  • un gráfico de barras que representa el costo de la comunicación por tipo de servicio

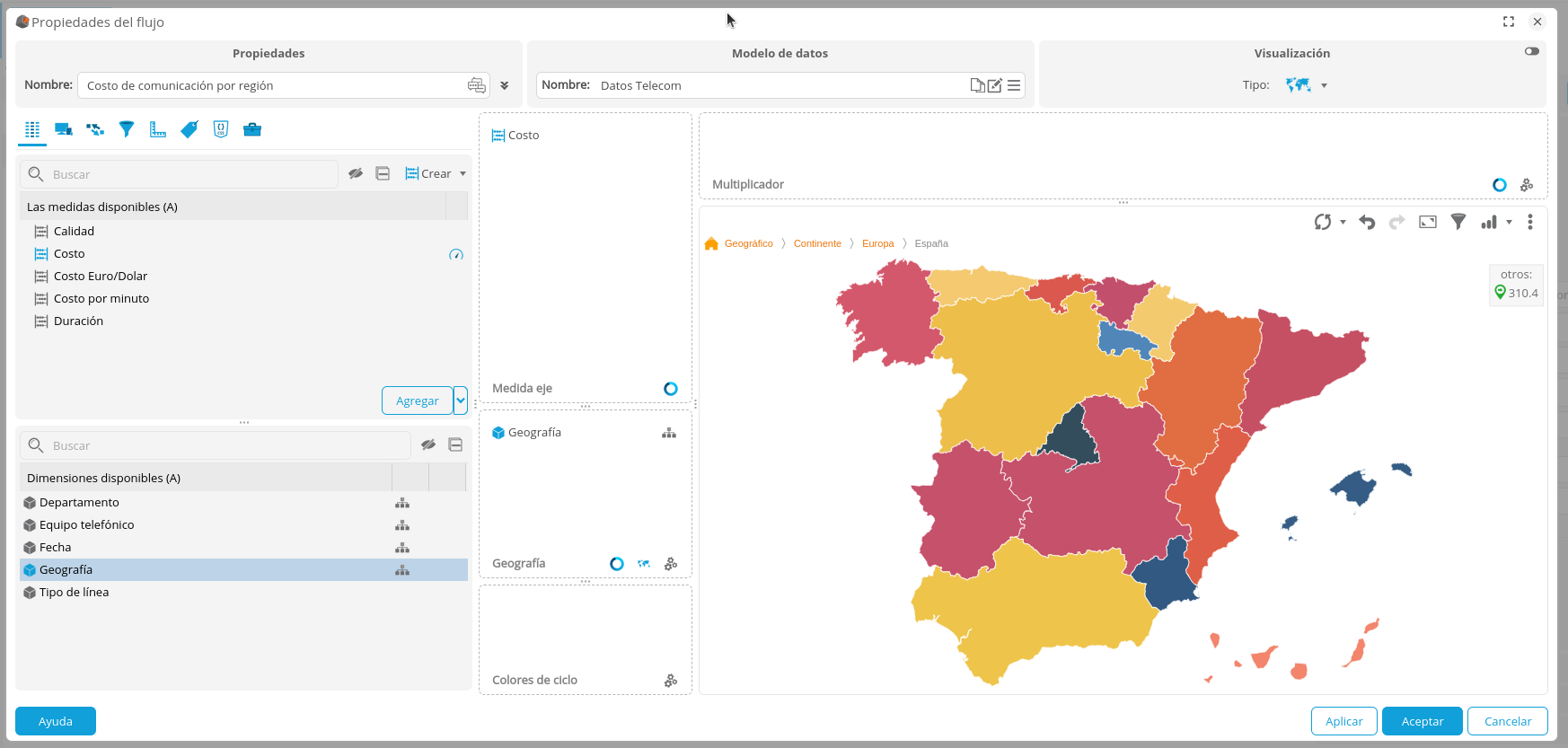

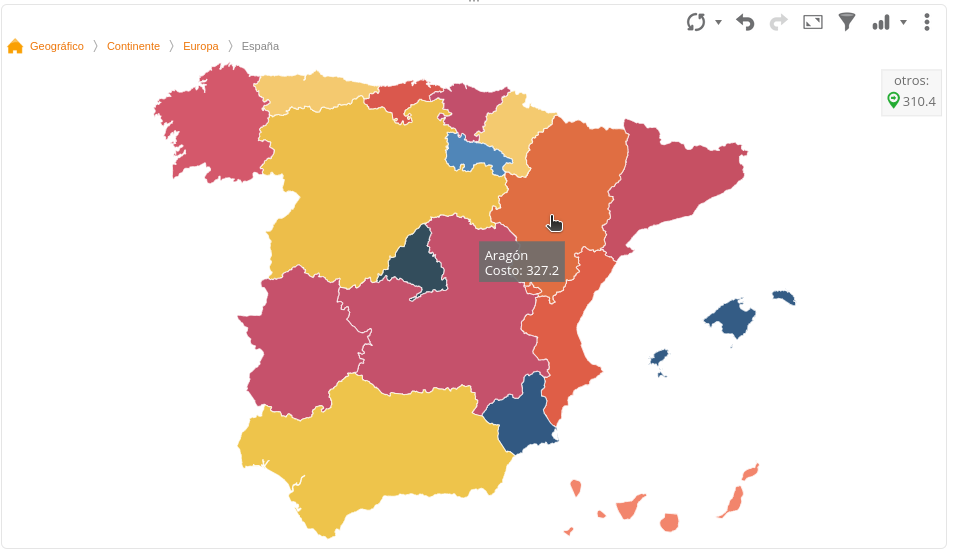

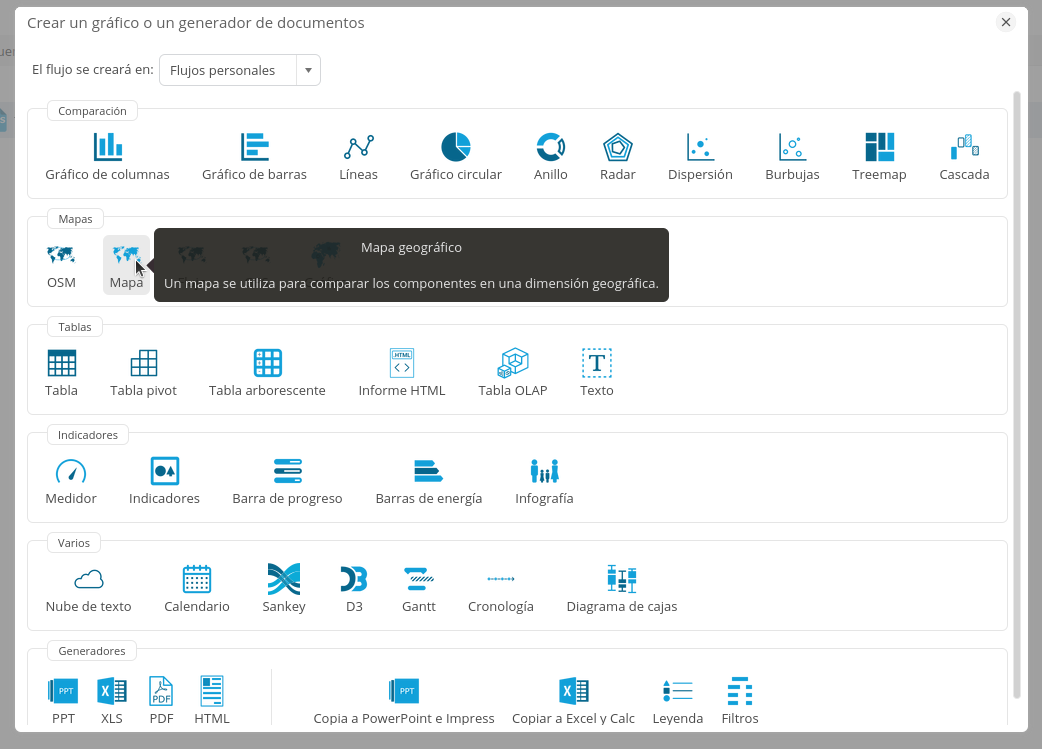

  • un mapa que representa el costo de la comunicación por región

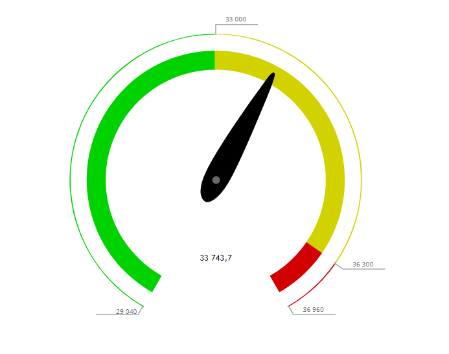

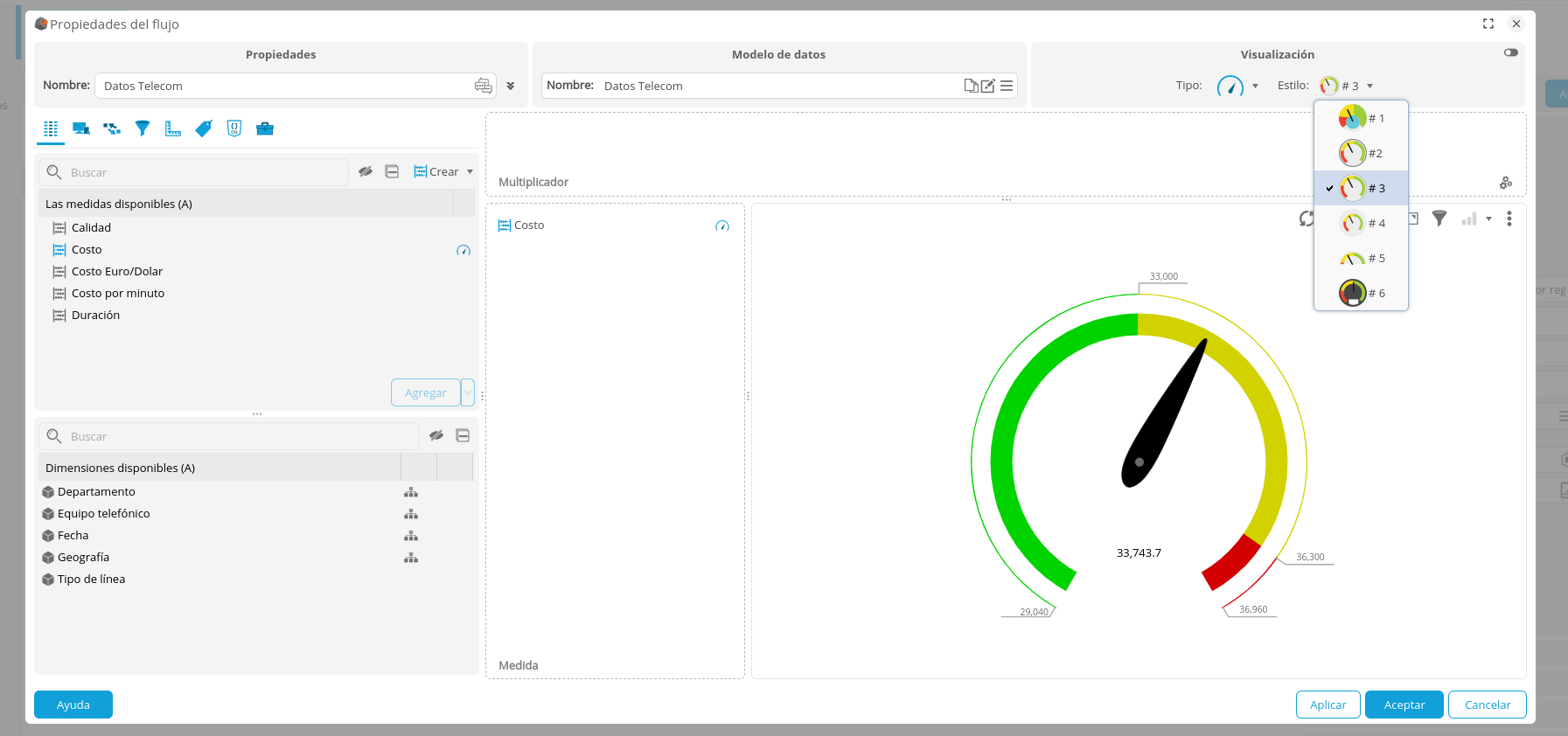

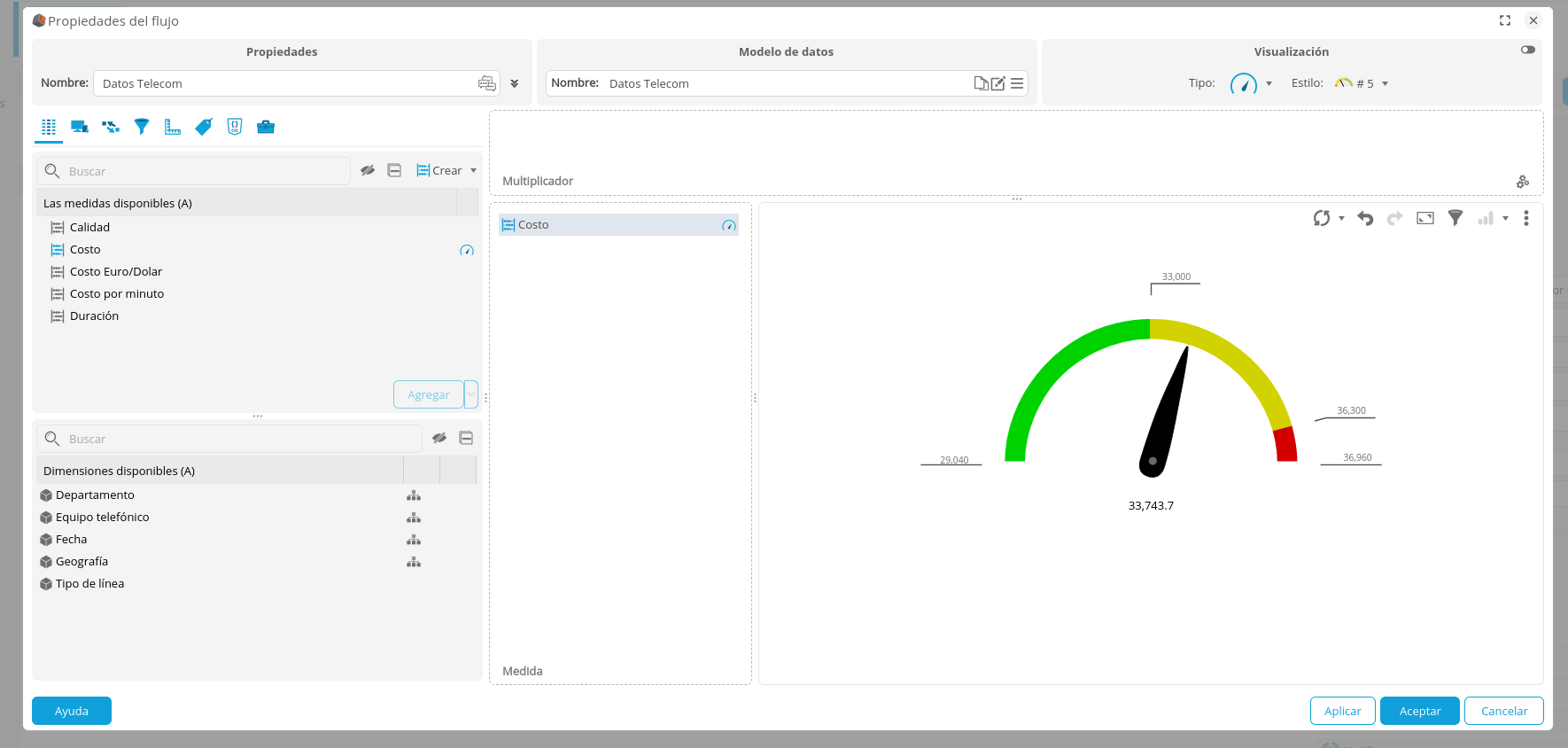

  • un gráfico de indicadores que compara los costos de comunicación con un objetivo

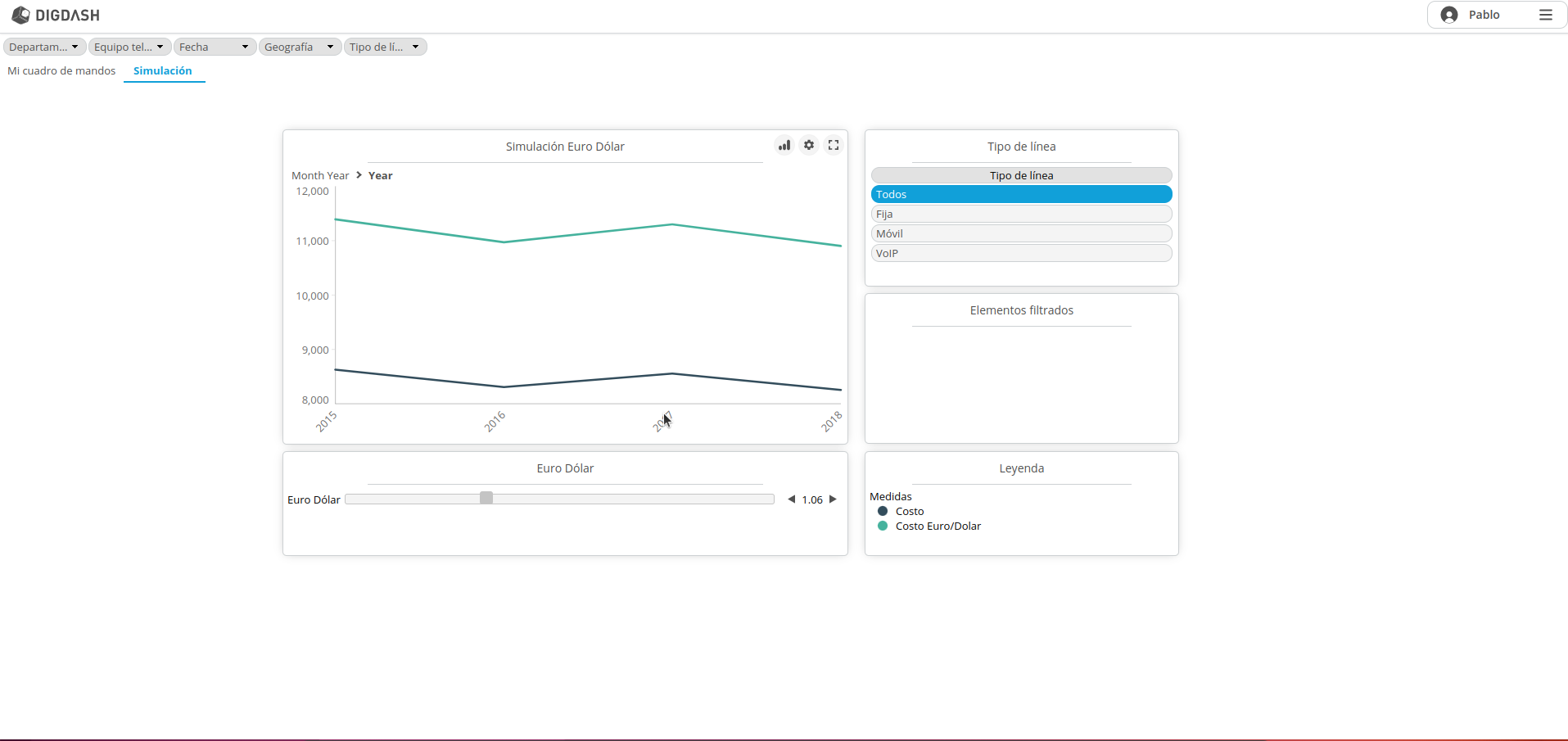

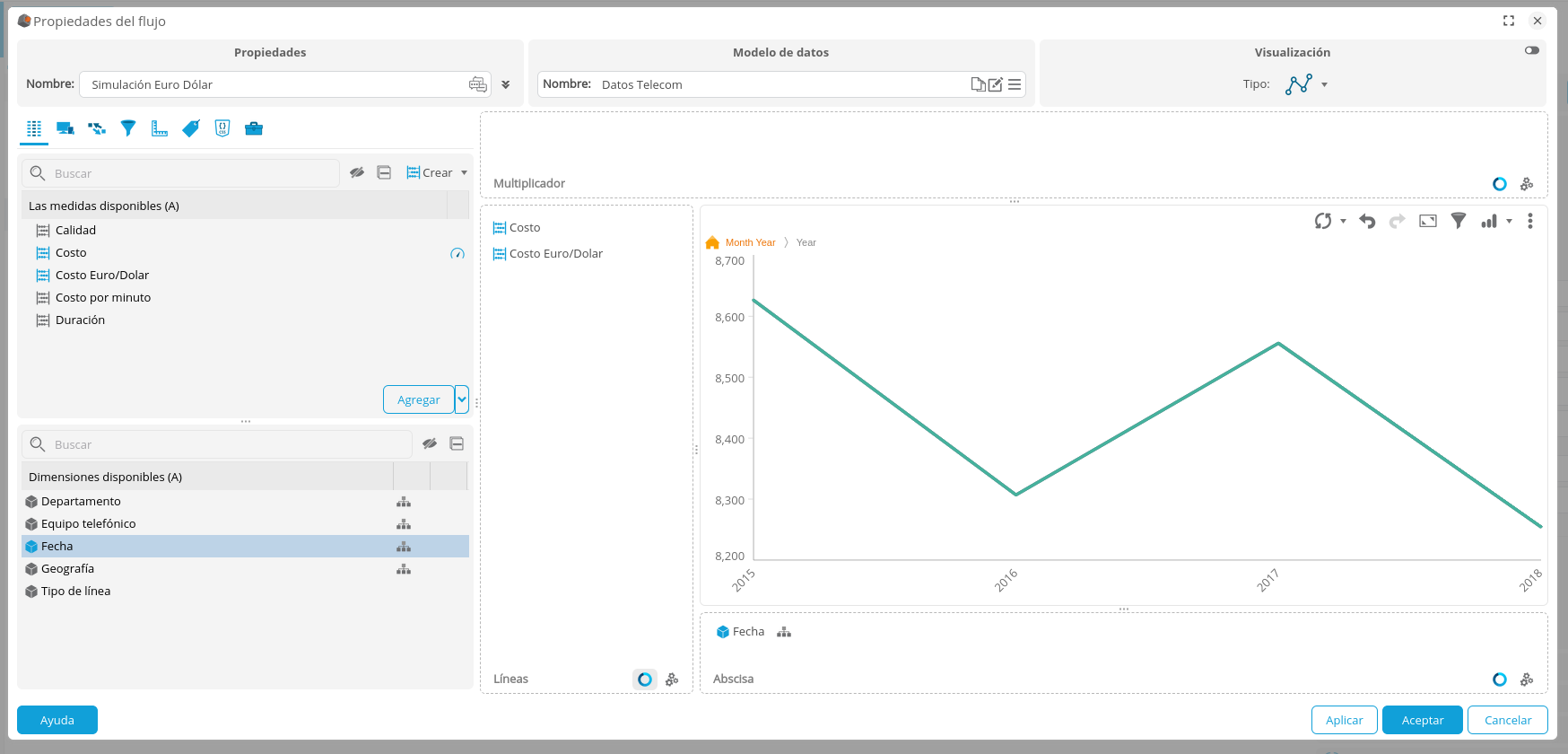

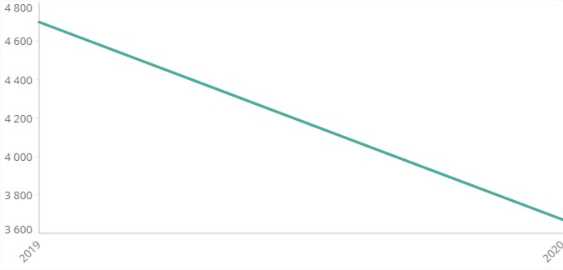

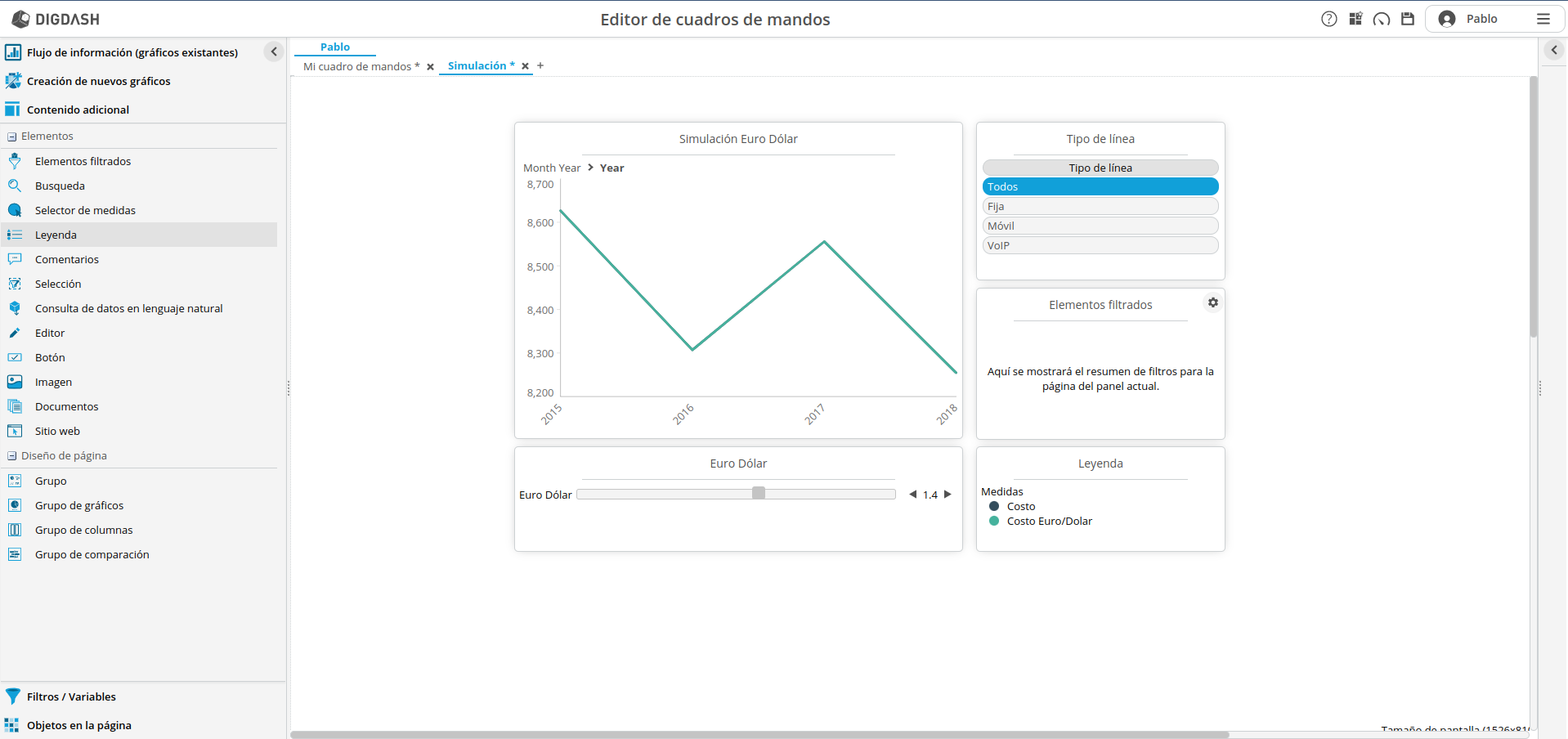

  • un gráfico de curvas para visualizar el impacto de la variación del tipo de cambio Euro/Dólar en sus costes de comunicación

Los gráficos y mapas se denominan Flujos en DigDash Enterprise. Por lo tanto, su creación se realiza desde la página Flujos del Web studio.

Un flujo de información se conecta a un modelo de datos.
Puede ser un gráfico, una tabla, una cartografía o un generador de documentos.


Creación del gráfico “Costo por Tipo de Servicio”

Objetivo: mostrar un gráfico de barras que muestre el Costo por tipo de servicio en la empresa. Desde el panel de control, el usuario puede navegar en la jerarquía de Tipo de Servicio.

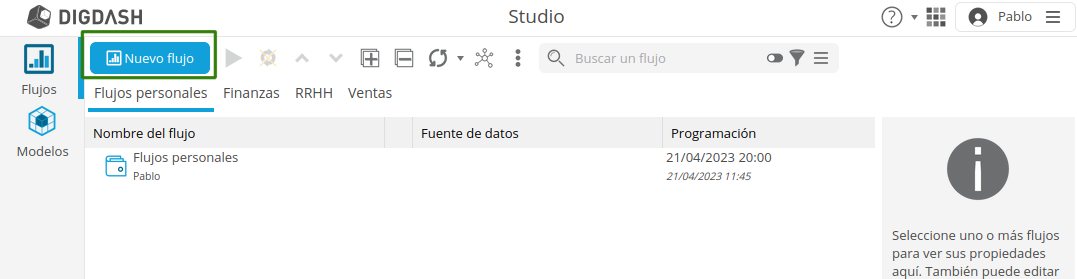

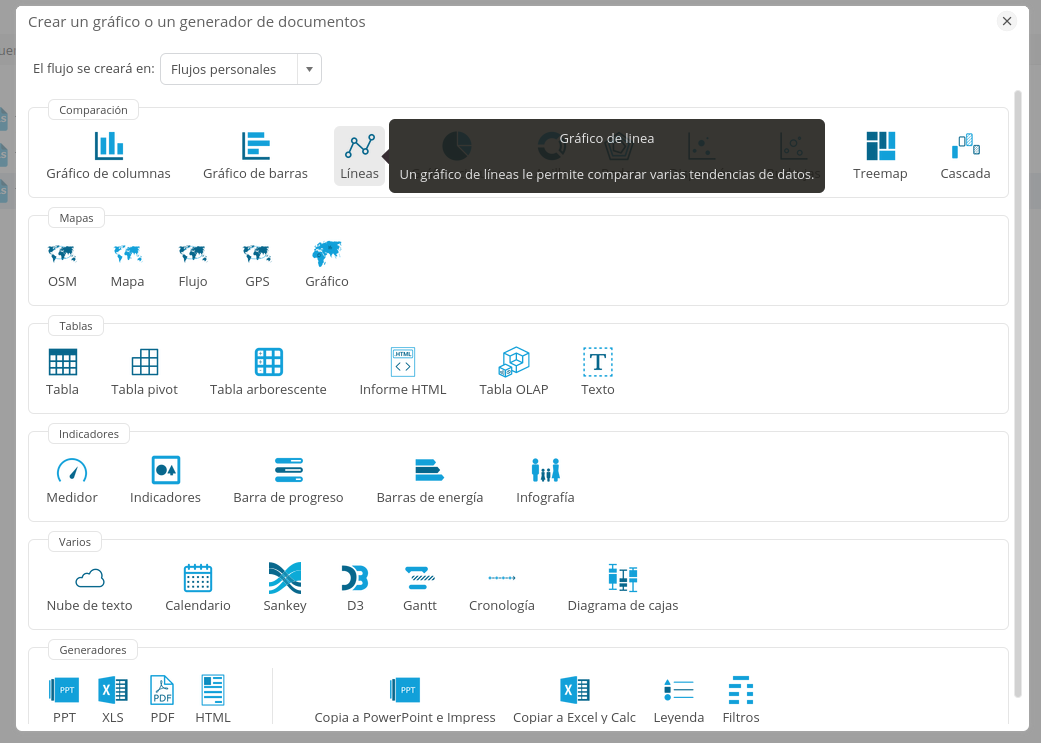

  • Desde la vista de los flujos, hacer clic en Nuevo flujo
  • 1682074628511-634.png

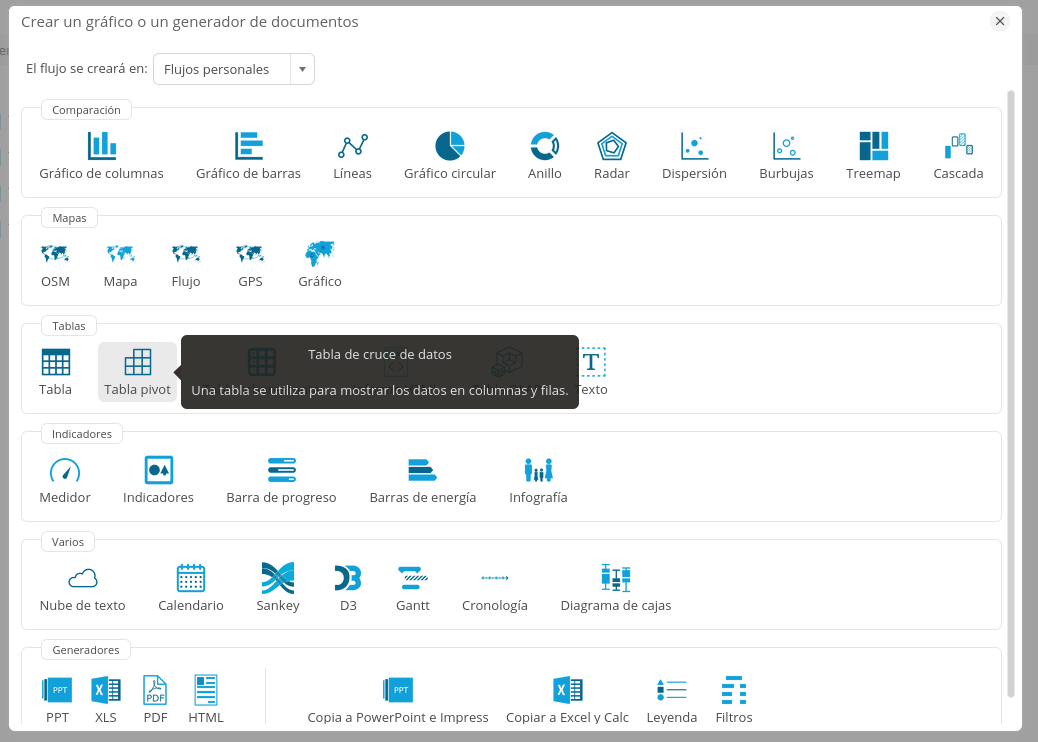

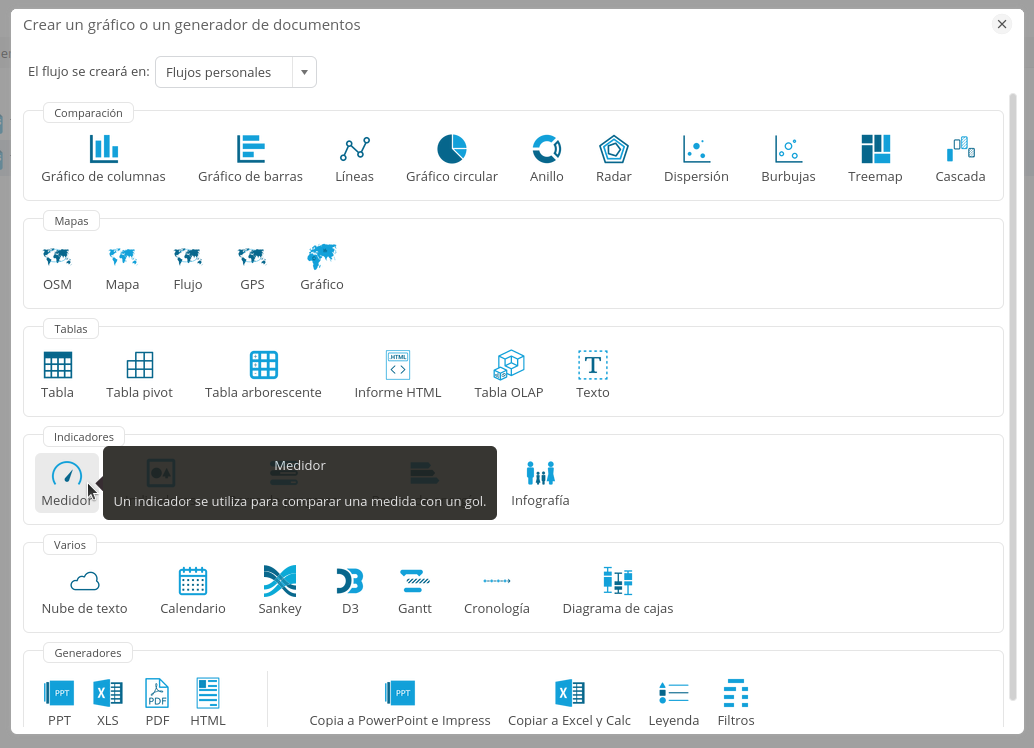

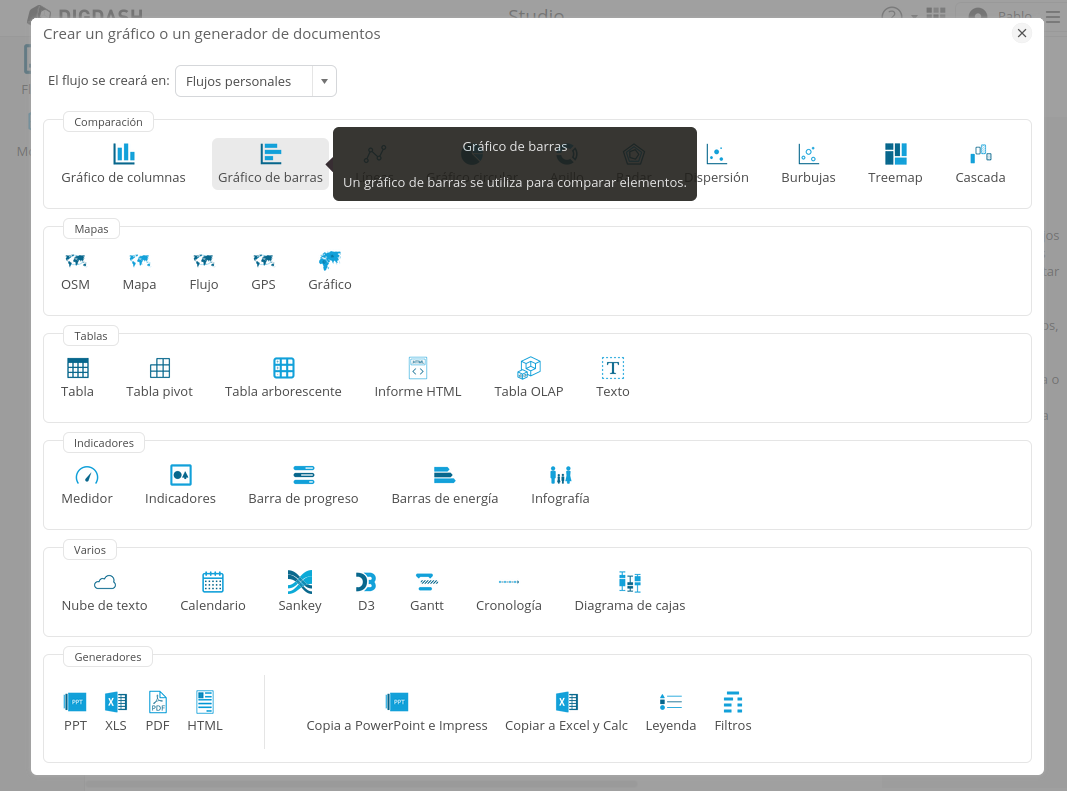

  • Elija el tipo Gráfico de barras1682074646304-653.png

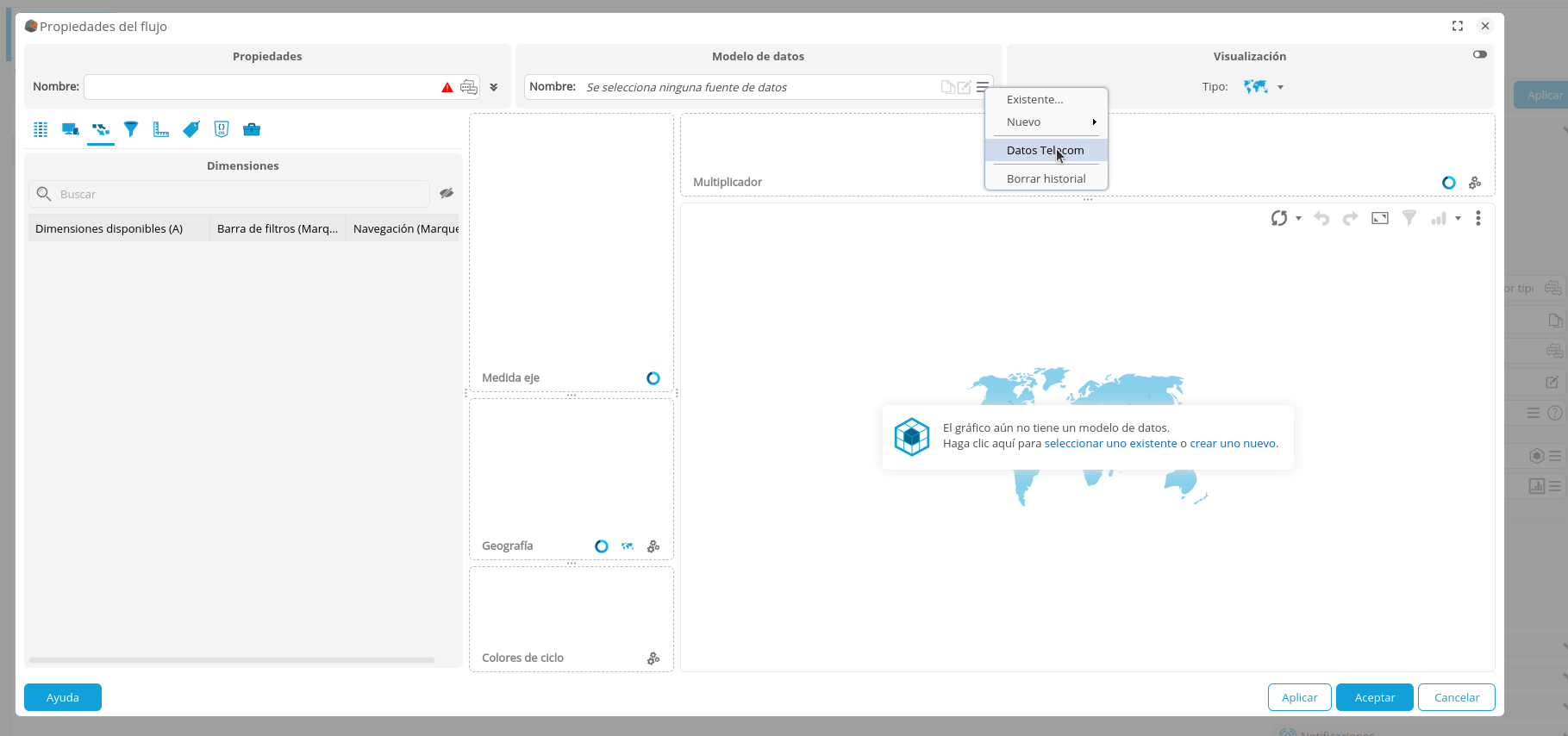

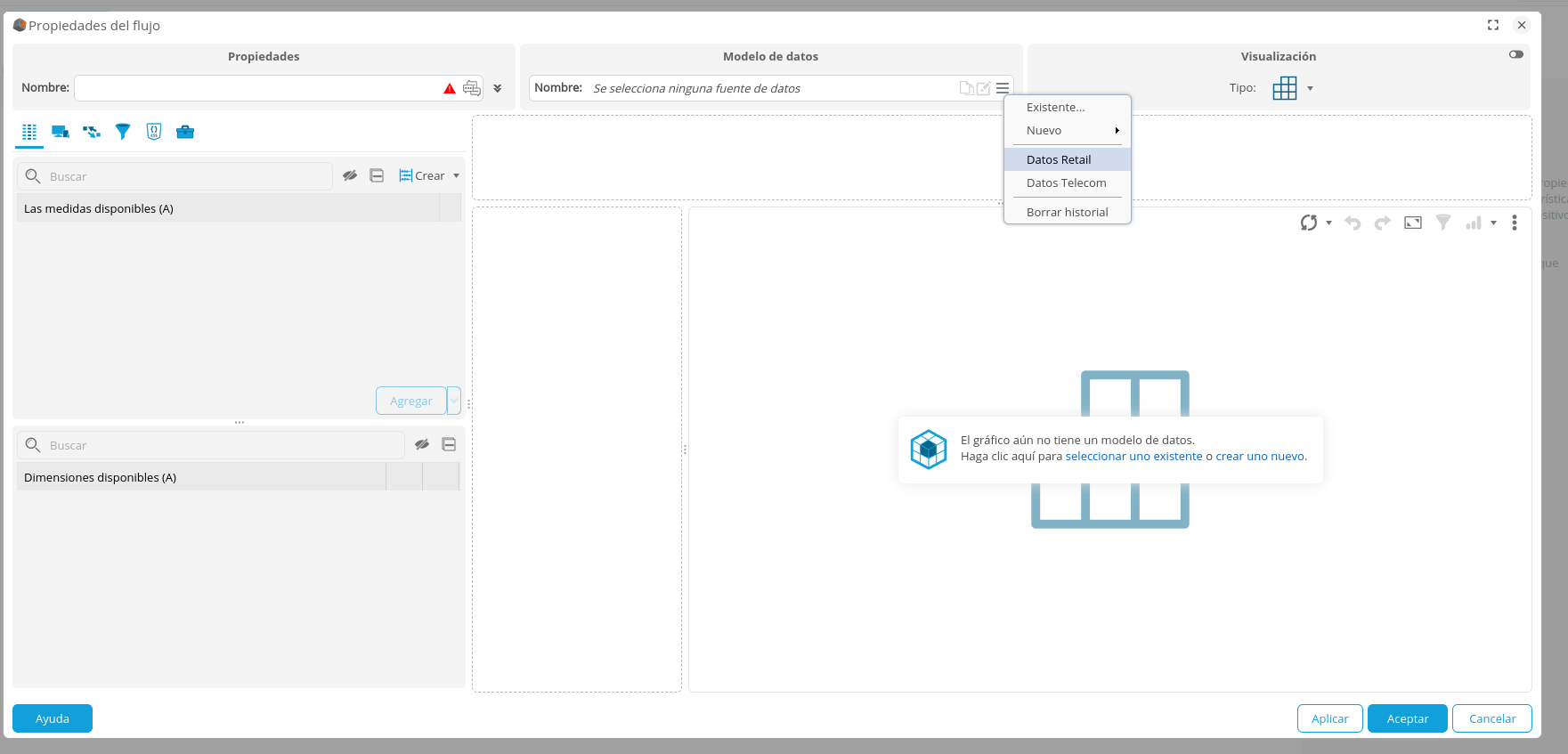

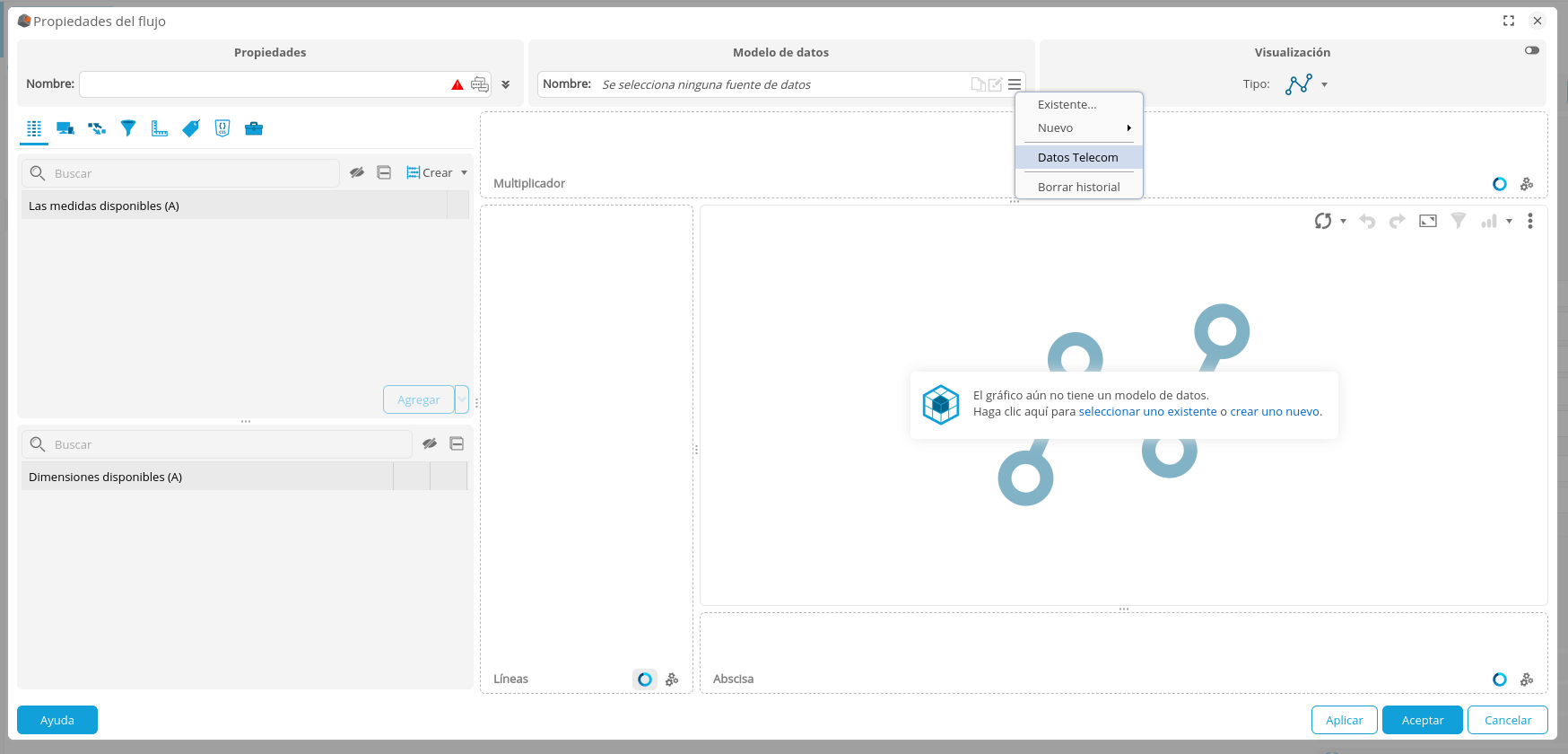

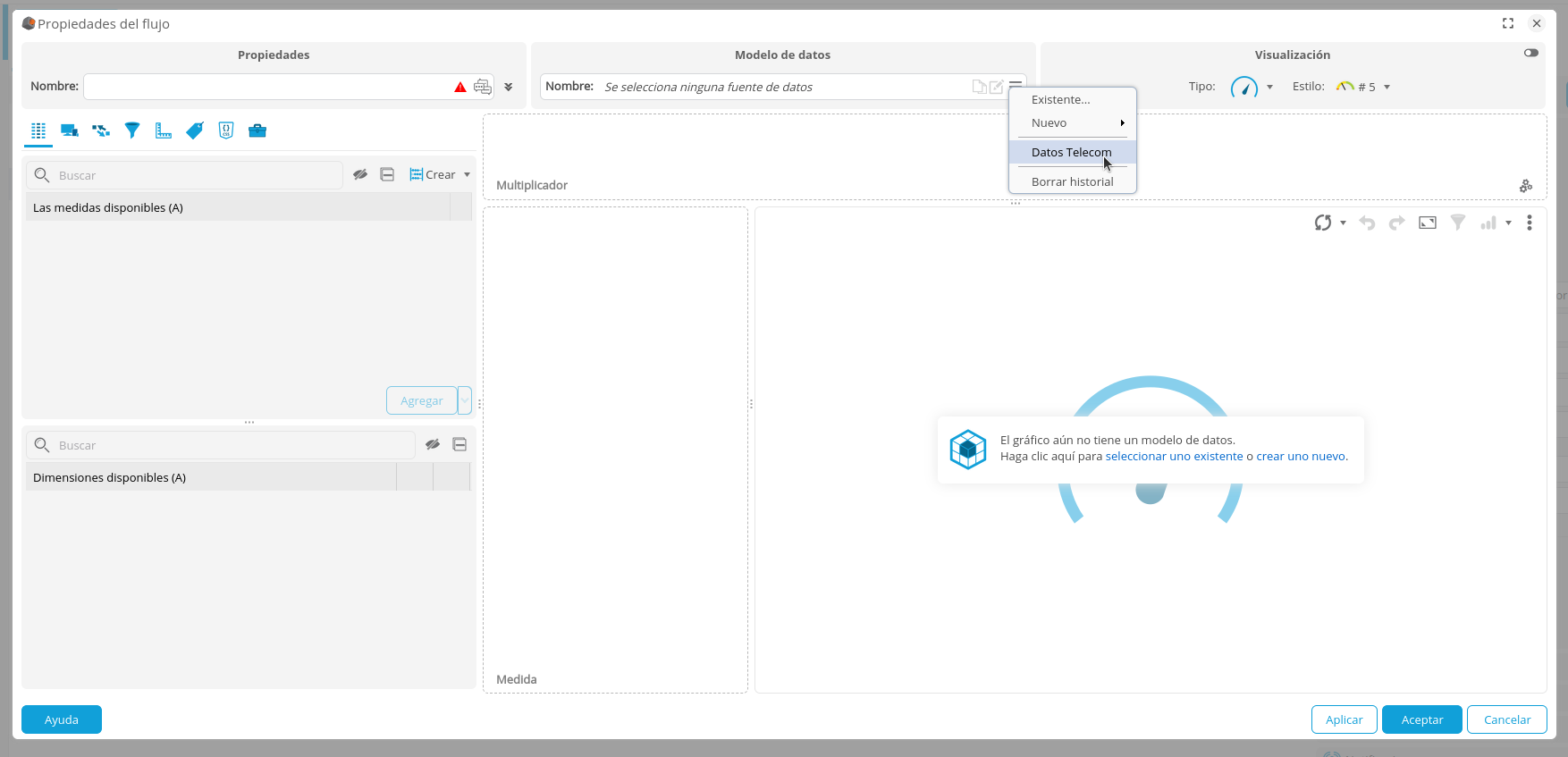

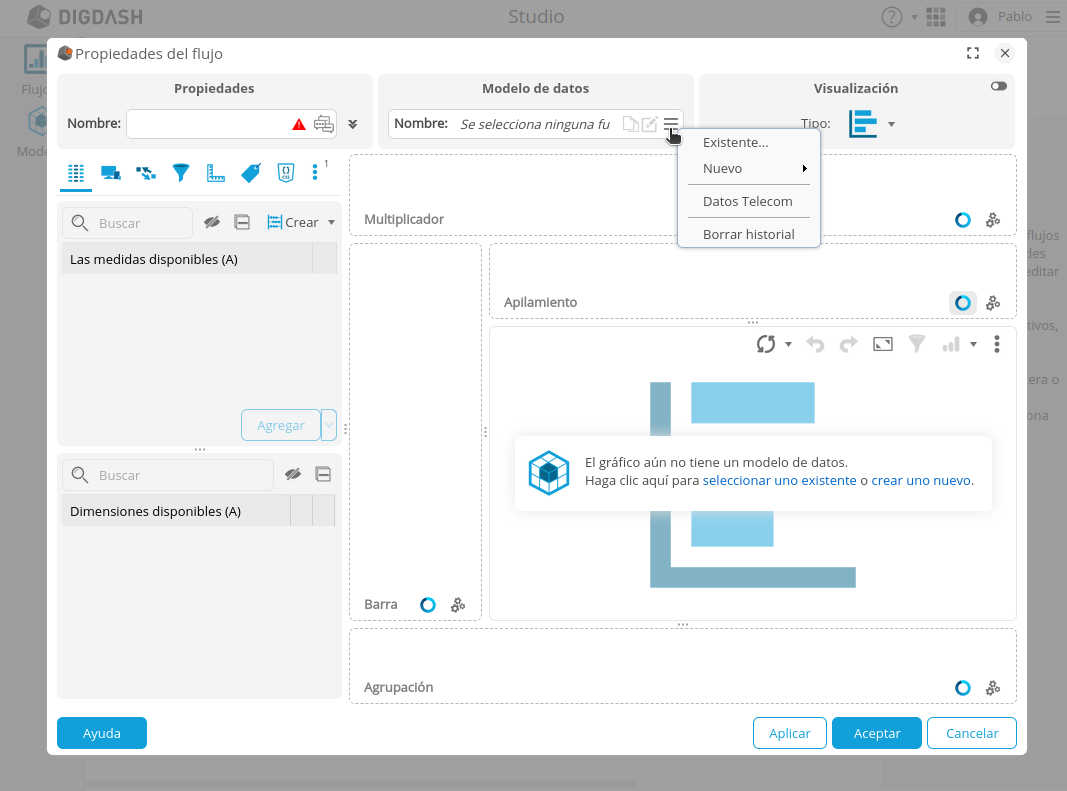

  • Seleccionar el modelo de datos "Datos Telecom" haciendo un clic en el menu de la sección "Modelo de datos" arriba de la ventana que aparece
  • Arrastre y suelte la medida Costo en el eje Apilamiento.
  • Arrastre y suelte la dimensión Departamento en el eje Barra.

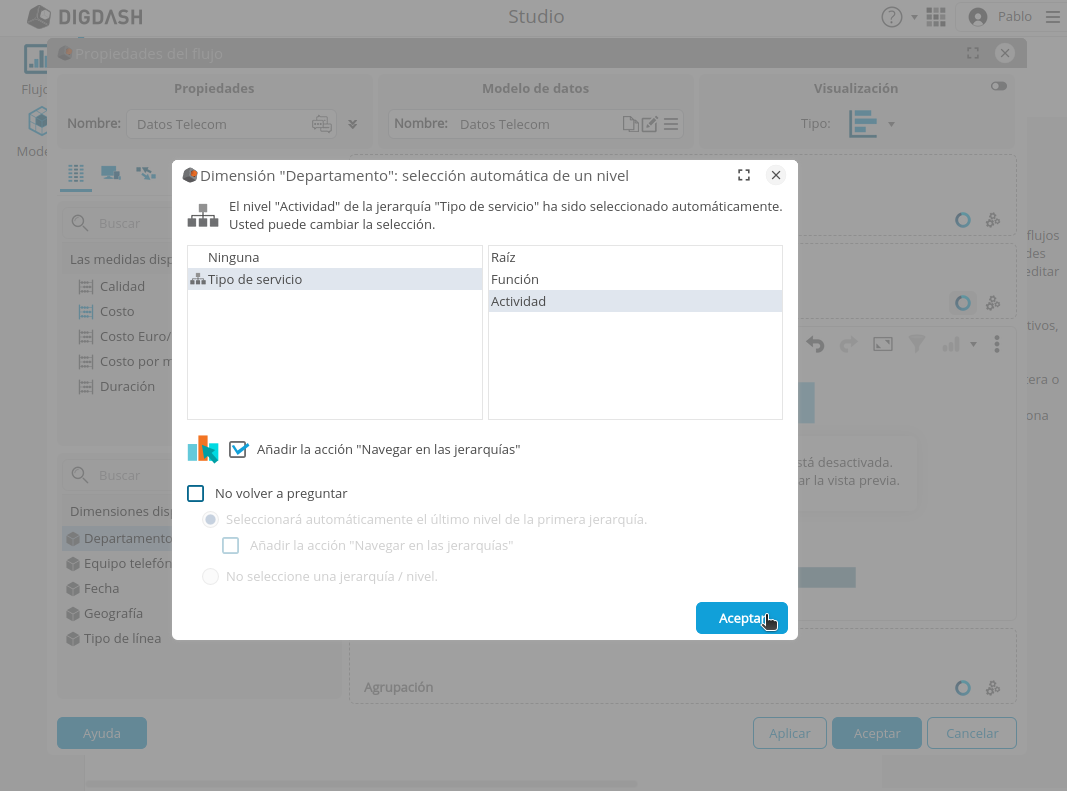

  • En la ventana que aparece en pop-up :
    • deje la jerarquía Tipo de Servicio y nivel Actividad
    • marque la casilla “Añadir la acción Navegar en jerarquías” 1682075011455-521.png

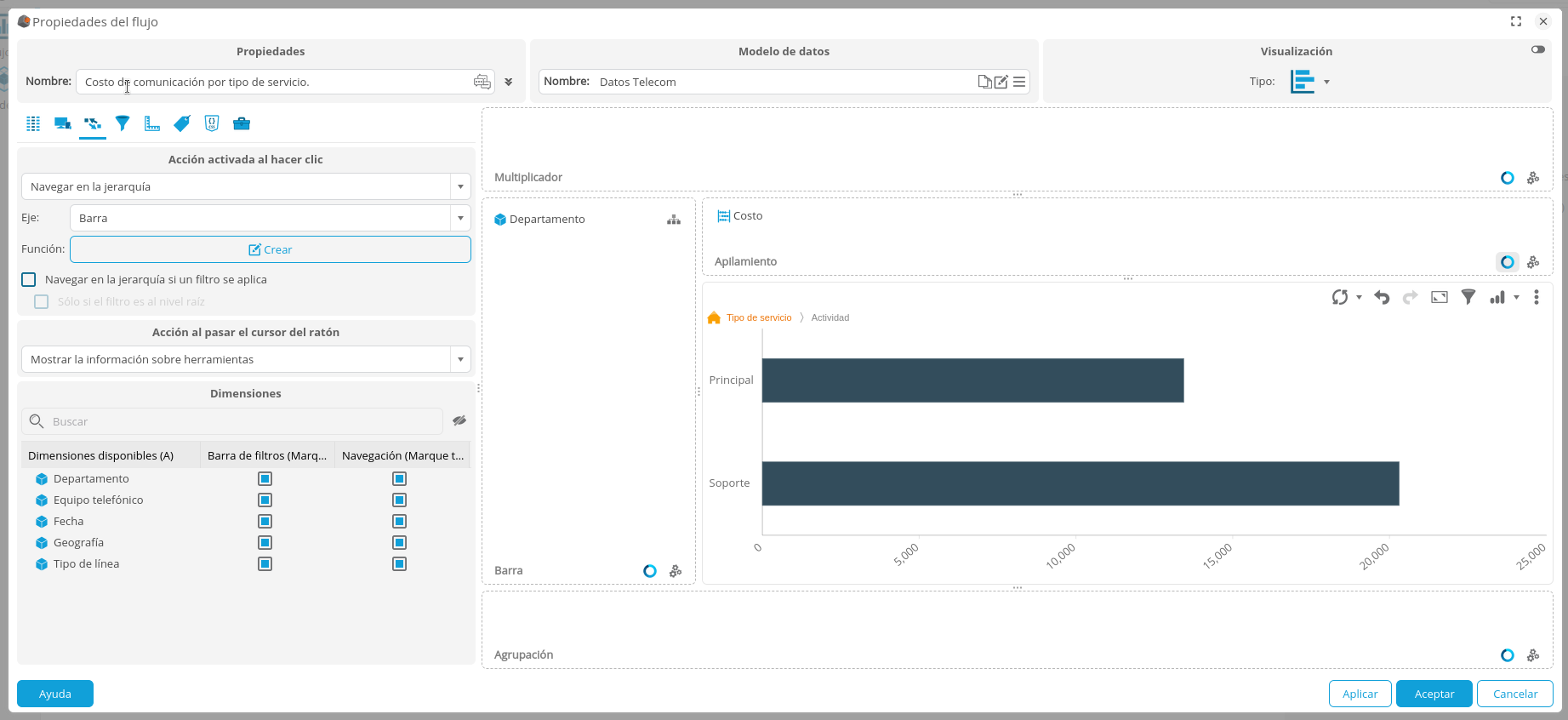

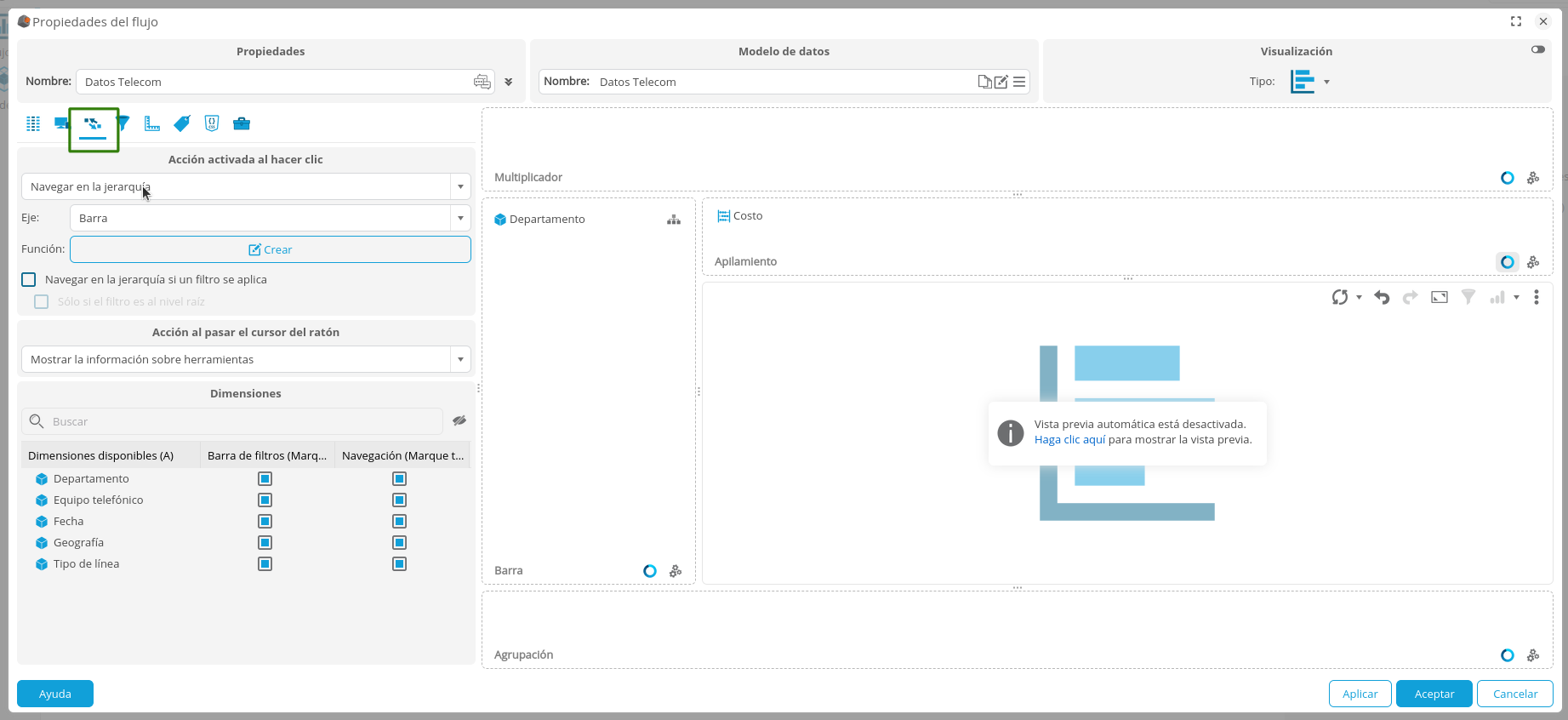

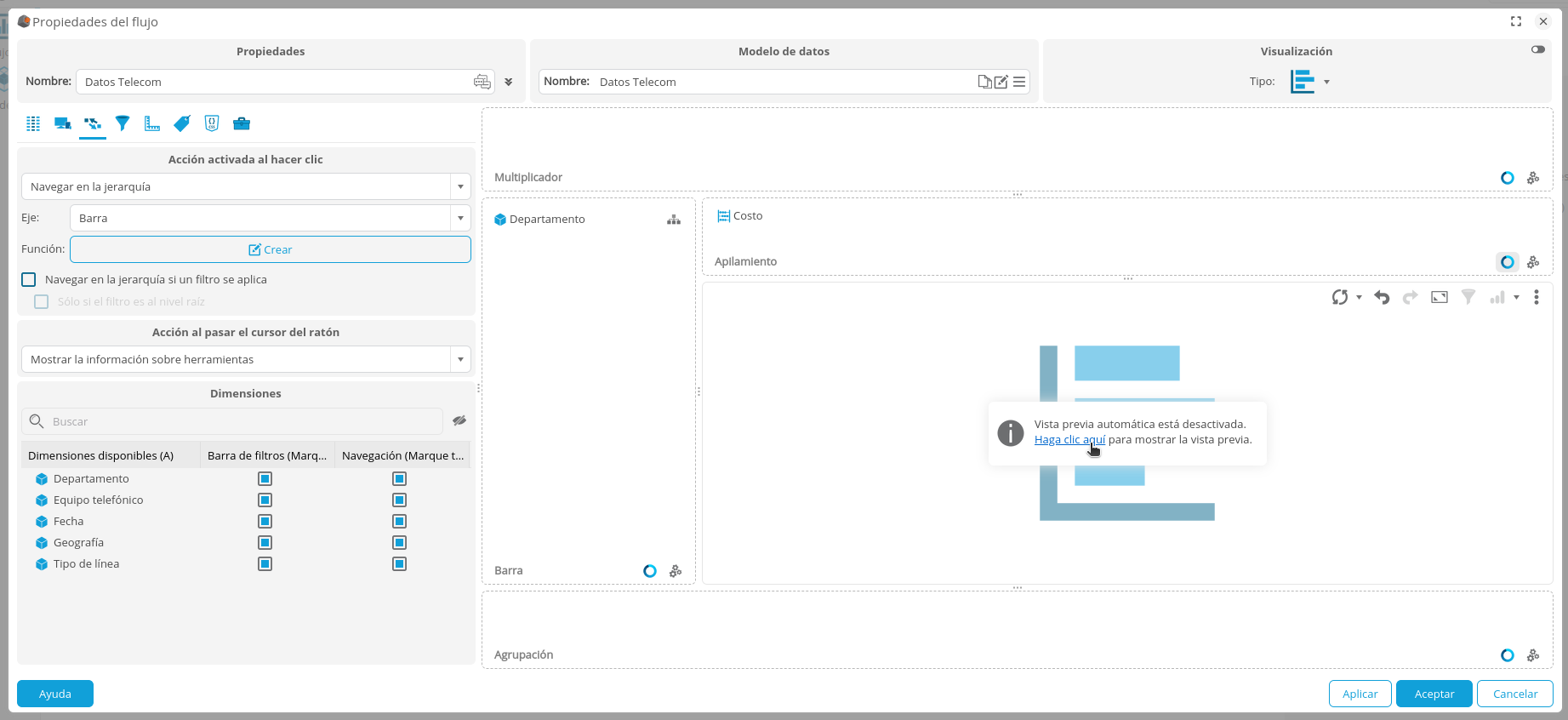

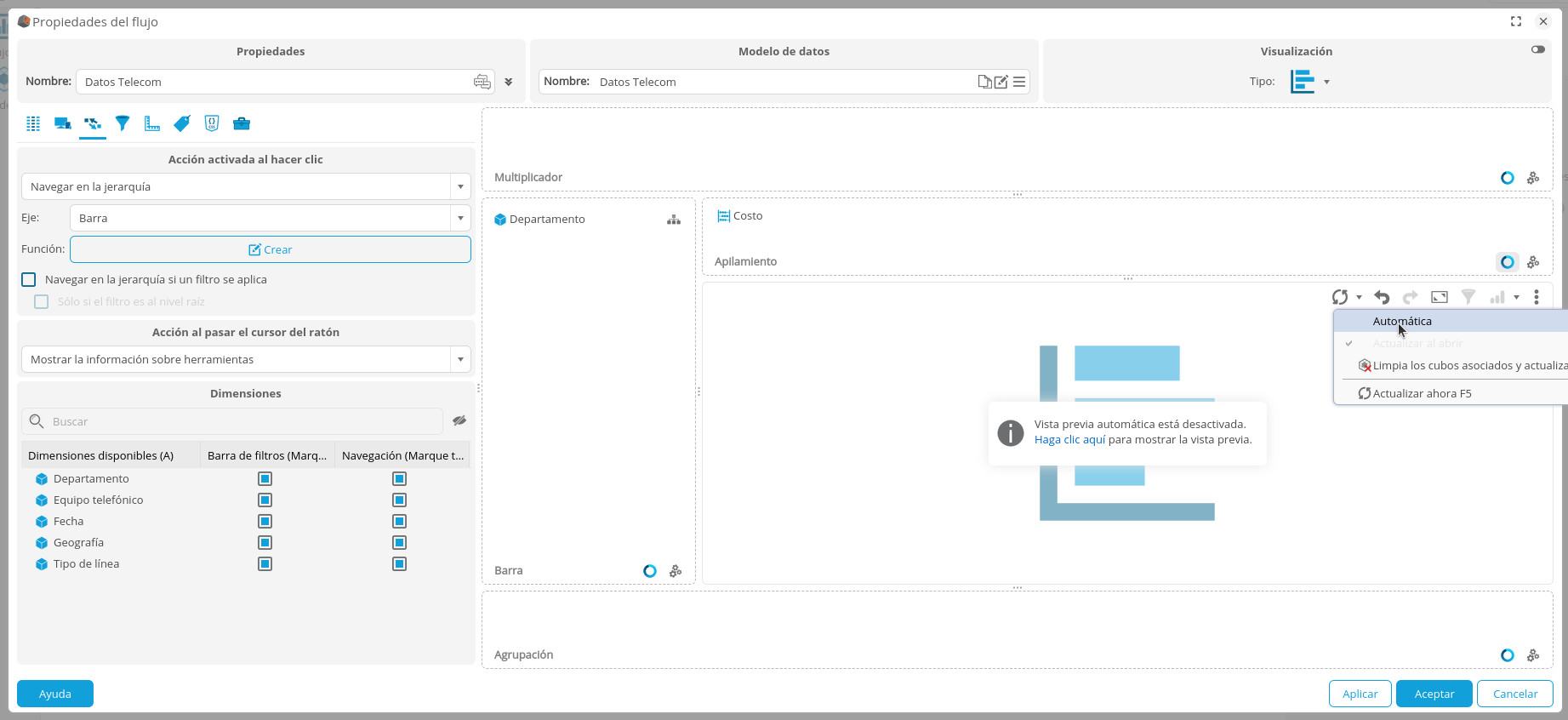

  • Haga clic la pestaña Interacción en las pestañas de configuración ubicadas en la parte de izquierda (pestaña numero 4).
  • Notará que la acción Navegar en jerarquía está configurada como interacción por el eje Barra.1682075141797-817.png
  • Haga clic en el enlace "Haga clic aquí" para mostrar la vista previa.1682075197771-763.png
  • También puede activar la actualización automática en el cuadro desplegable.1682075180607-556.png
  • Ahora es posible hacer clic en los ejes Principal y Soporte para navegar a lo largo de la jerarquía manual configurada en el modelo de datos.
  • De un nombre a este nuevo gráfico : Costo de comunicación por tipo de servicio.1682075254171-999.png
  • Haga clic en Aceptar para validar y guardar el gráfico.

Creación del gráfico:"Costo de la comunicación por región"

Objetivo: Crear un mapa que muestre los costos de comunicación por continente.  El usuario puede navegar por los continentes para mostrar los costos por país y por región.

Este gráfico utiliza la fuente de datos de “telecom” creada anteriormente.


Paso 1: selección de un tipo de gráfico y un modelo de datos existente

  • En la vista de los flujos, en el menu superior, haga clic en Nuevo flujo
  • En el menu que aparece, haga clic en Mapa (en la categoría Mapas)1682075587851-667.png
  • Luego seleccione la fuente de datos Datos telecom creada previamente.
  • Se muestra el cuadro Propriedades del flujo donde vamos a configurar la visualización.

Paso 2: configurar la visualización

  • Asegurese que la primera pestaña sea selecionada y abierta en la parte de izquierda : .1682075756246-358.png
  • Arrastre y suelte la medida Costo en el eje Medida.
  • Arrastre y suelte la dimensión Geografía en el eje Geografía.
  • En el diálogo Selección automática de nivel, mantenga la jerarquía seleccionada y marque Añadir la acción "Navegar jerarquías"1682075689369-541.png
  • Una vez que haya refrescado el gráfico, haga clic en "Europa" y "España" para mostrar los detalles de los costos de esta área.
  • De un nombre al gráfico : "Costo de comunicación por región"1682075840951-688.png
  • Haga clic en Aceptar para guardar la configuración de este nuevo gráfico.

Creación del gráfico:"Objetivo de costo"

Objectivo: la empresa desea reducir sus costos de comunicación. Cree un indicador que compara los costos de comunicación con un objetivo.


Paso 1: selección de un tipo de gráfico y un modelo de datos existente

  • En la vista de los flujos, en el menu superior, haga clic en Nuevo flujo
  • Seleccione el tipo de gráfico Medidor en la categoría Indicadores.
  • Seleccione el modelo de datos Datos telecom creado previamente cuando se abre el cuadro de configuración del gráfico.

Paso 2: configurar la visualización

  • Coloque la medida Costo en el eje Medida
  • En este tipo de visualización, un objetivo esta elejido automaticamente si existe.
    • Haga un clic derecho sobre la medida para comprobar la selección del objetivo creado durante la configuración del modelo de datos, o para aplicar un otro si existe1682076415132-954.png
  • En la parte Visualización ubicado arriba por la derecha, se puede cambiar de estilo1682076455233-572.png
  • De un nombre a este nuevo grafico : Objetivo costo
  • Haga clic en Aceptar, el gráfico se agrega a la lista des los flujos de su cartera personal.1682076504583-259.png

Creación del gráfico: ”Simulación Euro/Dólar”

Objetivo: mostrar el impacto del cambio Euro/Dólar en el costo de la comunicación.


Este gráfico utiliza el modelo de datos "Datos Telecom" creado anteriormente.

Paso 1: selección de un tipo de gráfico y un modelo de datos existente

  • En la vista de los flujos, en el menu superior, haga clic en Nuevo flujo
  • Seleccione el tipo de gráfico Líneas.1682076711162-905.png
  • Luego seleccione el modelo de datos Datos telecom creado previamente

Paso 2: configurar la visualización

  • Arrastre y suelte las medidas Costo y Costo Euro/Dólar en el eje Líneas.
  • Arrastre y suelte la dimensión Fecha en el eje Abscisa.
  • Seleccione la jerarquía Month Year en el nivel Year.
  • Marque la casilla “Añadir la acción ‘Navegación en jerarquía1682076872927-119.png
  • De un nombre a este gráfico : Simulación Euro Dólar1682076894799-633.png

Creación del modelo de datos:”Retail"

Paso 1: importar una fuente de datos

Objetivo: Importar en DigDash Enterprise el archivo Excel retail_es.xlsx (descargar este archivo) que representa las ventas de la empresa.

  • En el Web Studio, abrir la vista de los modelos :
  • En la pantalla que se enseña ahora, haga clic en el boton Nuevo modelo
  • En el menu que aparece, haga clic en Cualquier tipo1682077353617-267.png
  • La ventana Buscar archivos remotos aparece :
  • Haga clic en el botón Selección arriba de la ventana para elegir el servidor de documento Common Datasources.
  • Abajo de la ventana, haga clic en el boton Añadir un archivo al servidor... La caja Seleccionar archivo local o URL se enseña
  • Marque Seleccione el archivo y luego haga clic en Recorrer... para selecionar el archivo retail_es.xls. 1682077561265-436.png

 El archivo retail_es.xls se puede descargar haciendo un clic en este enlace

  • Haga clic en Aceptar.
  • El archivo es ya guardado en el servidor DigDash Enterprise y todos los usuarios pueden accederlo.

  • En la ventana Buscar archivos remotos, seleccione "retail_es.xls" y haga clic en Aceptar.


Nota: si el servidor de documento UserDocs es seleccionado, los documentos solo son accesibles por el usuario que los ha subido.

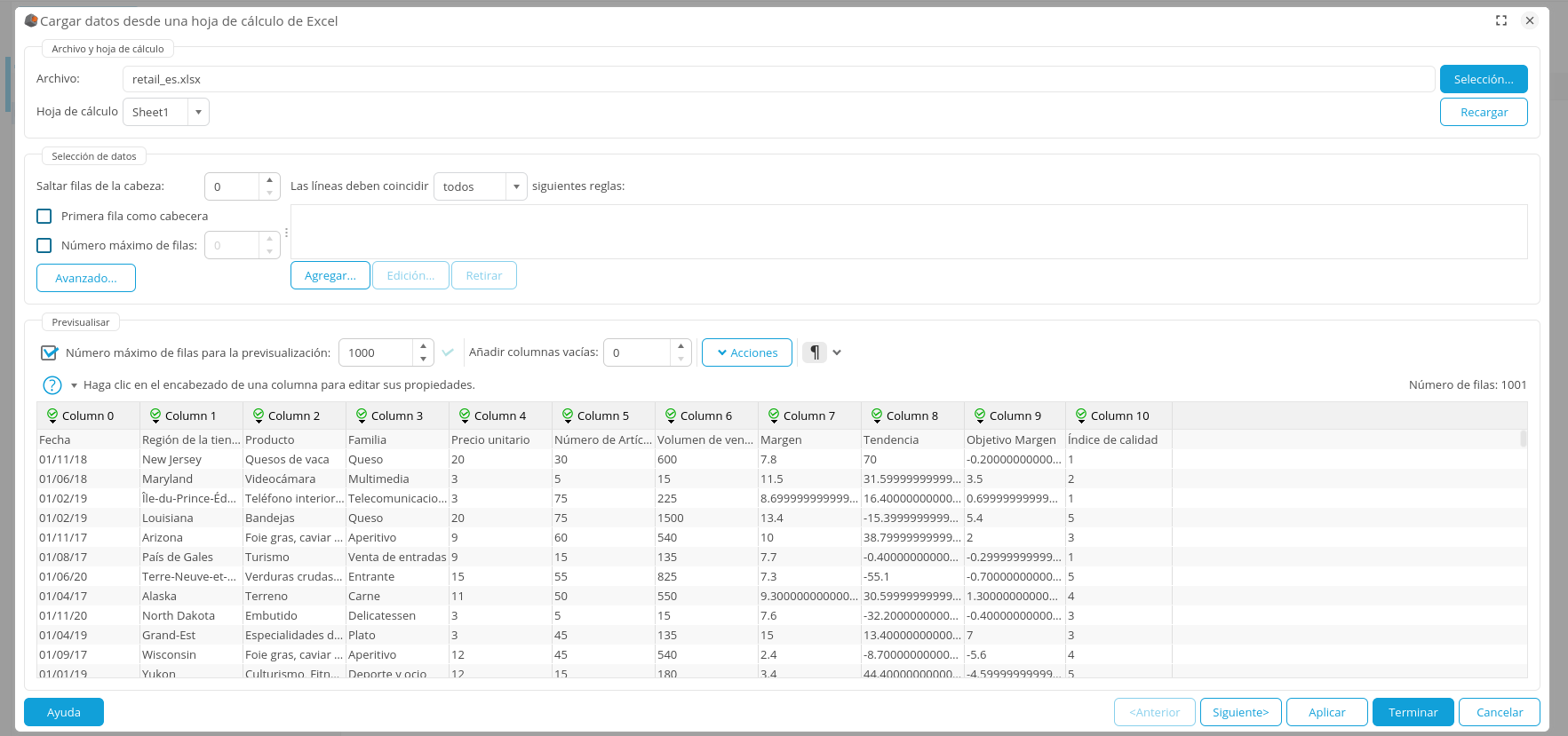

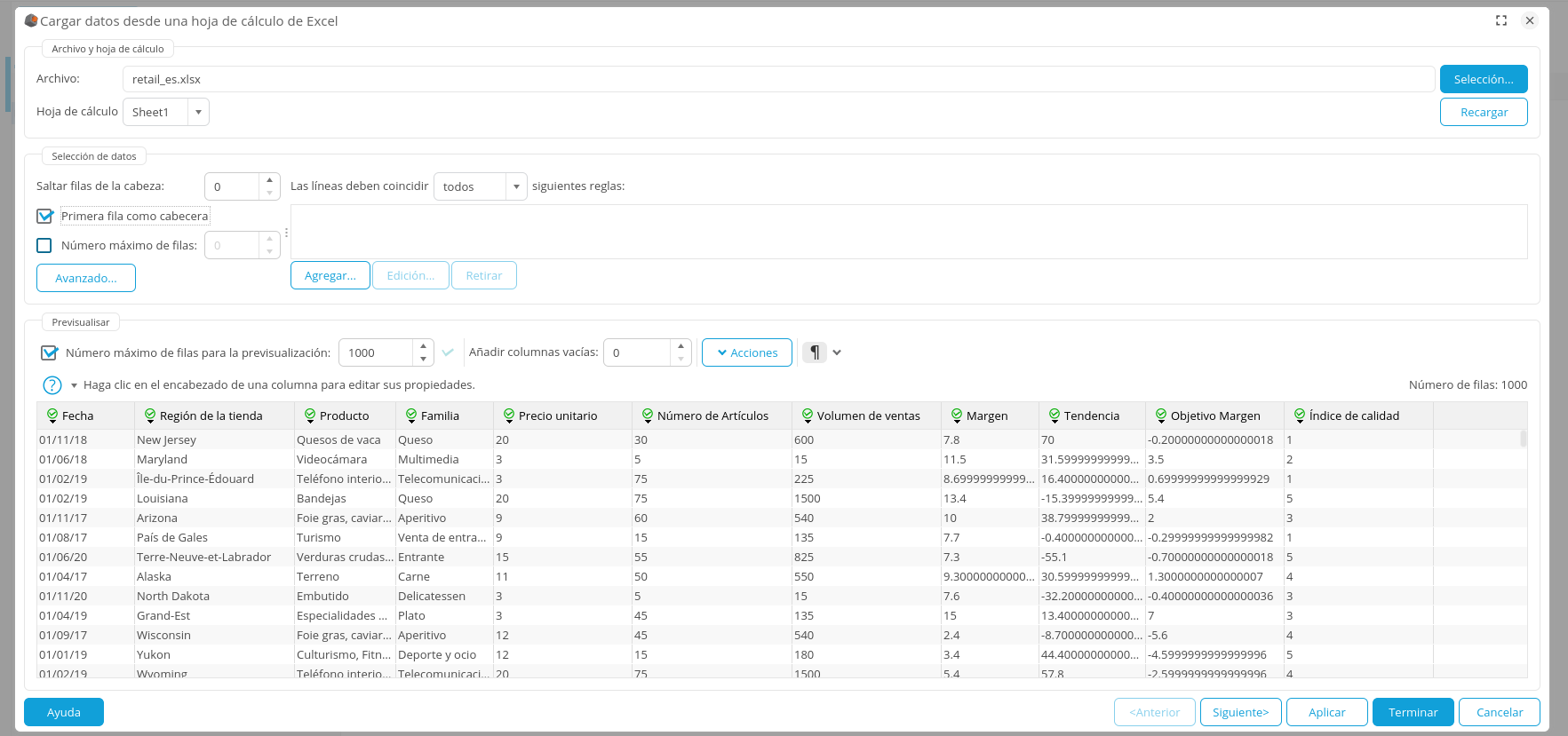

  • Aparece la ventana Cargar datos de una hoja de cálculo de Excel.1682077599032-463.png
  • Marque la casilla Primera fila como cabecera
  • Haga clic en Agregar...1682077901988-210.png
  • Se muestra la ventana Editar regla de filtro.
  • Deje los valores predeterminados (Fecha en la primera lista desplegable y no está vacío en la segunda lista desplegable)1682077922382-429.png
  • Haga clic en Aceptar y luego en Siguiente.

Paso 2 : Configurar el modelo de datos

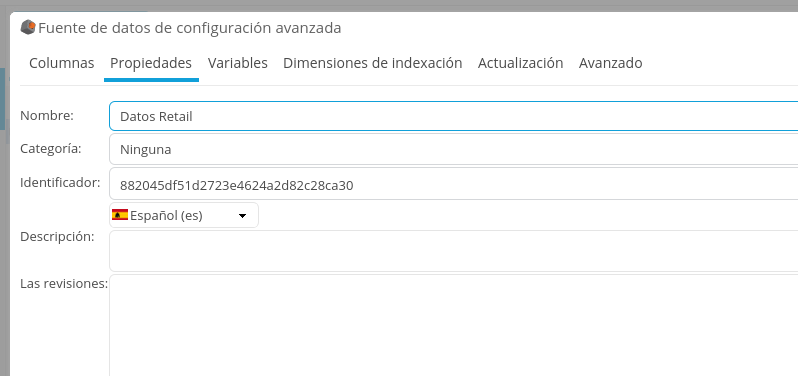

  • Ir en la pestaña Propriedades y nombrar el modelo Datos Retail1682077969236-272.png

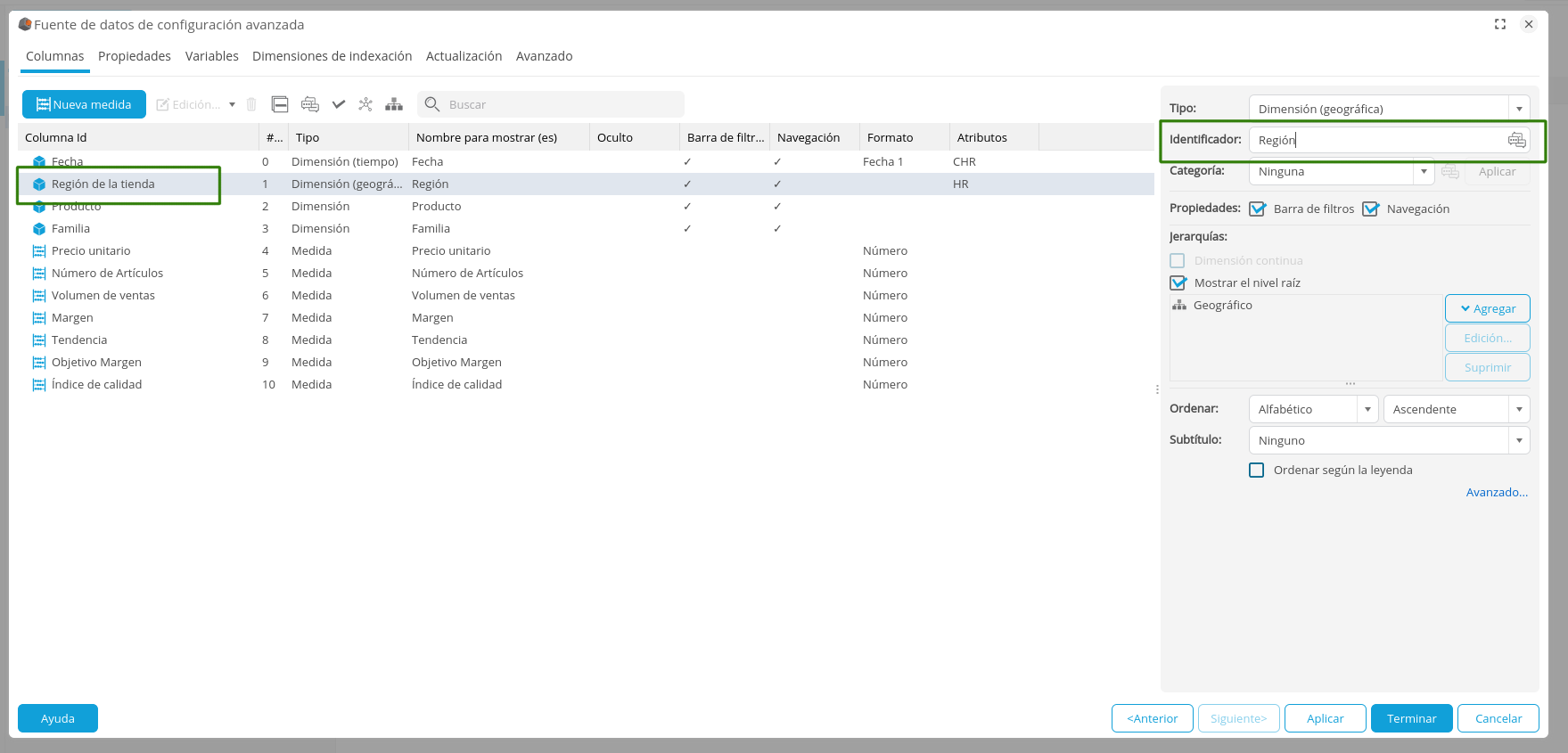

  • Seleccione la columna #1 «Región de la tienda»  y cambie el nombre de su identificador a "Región" (de modo que se pueda enlazar con la columna "Región" en el modelo de datos telecom).1682078037251-587.png
  • Haga clic en Terminar para guardar el modelo de datos.

Creación del gráfico: “Ingresos del Top 3 de productos”

Objetivo: crear una tabla cruzada que muestre los ingresos en los tres mejores productos. Enseñaremos la tendencia y el margen objetivo como iconos.

Esta tabla utiliza el segundo modelo de datos creado : Datos Retail

https://lh4.googleusercontent.com/mCWBcu-r3_1HQW-jX_58NvbX-nH6PAo6GHsikw2cB0xjp4f4HFYgS4D3Bvs3Qqn9LOyxkX9htYJbLHpd4T1ycFGZjvtAx_SCCvUPMmvgkqNrEEjPsBHBmQc0d3BvRWHel3Qvb97P_ZE

  • Cree un gráfico de Tabla Pivot1682078116666-405.png
  • Seleccione el modelo de datos Datos Retail1682078146223-755.png

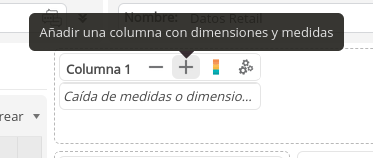

  • Agregue una secunda columna : 1682078177987-326.png
  • Luego, coloque las medidas y las dimensiones :
    • Columna 1 : dimensión Producto
    • Columna 2 : medidas Volumen de ventas, Objetivo Margen y Tendencia

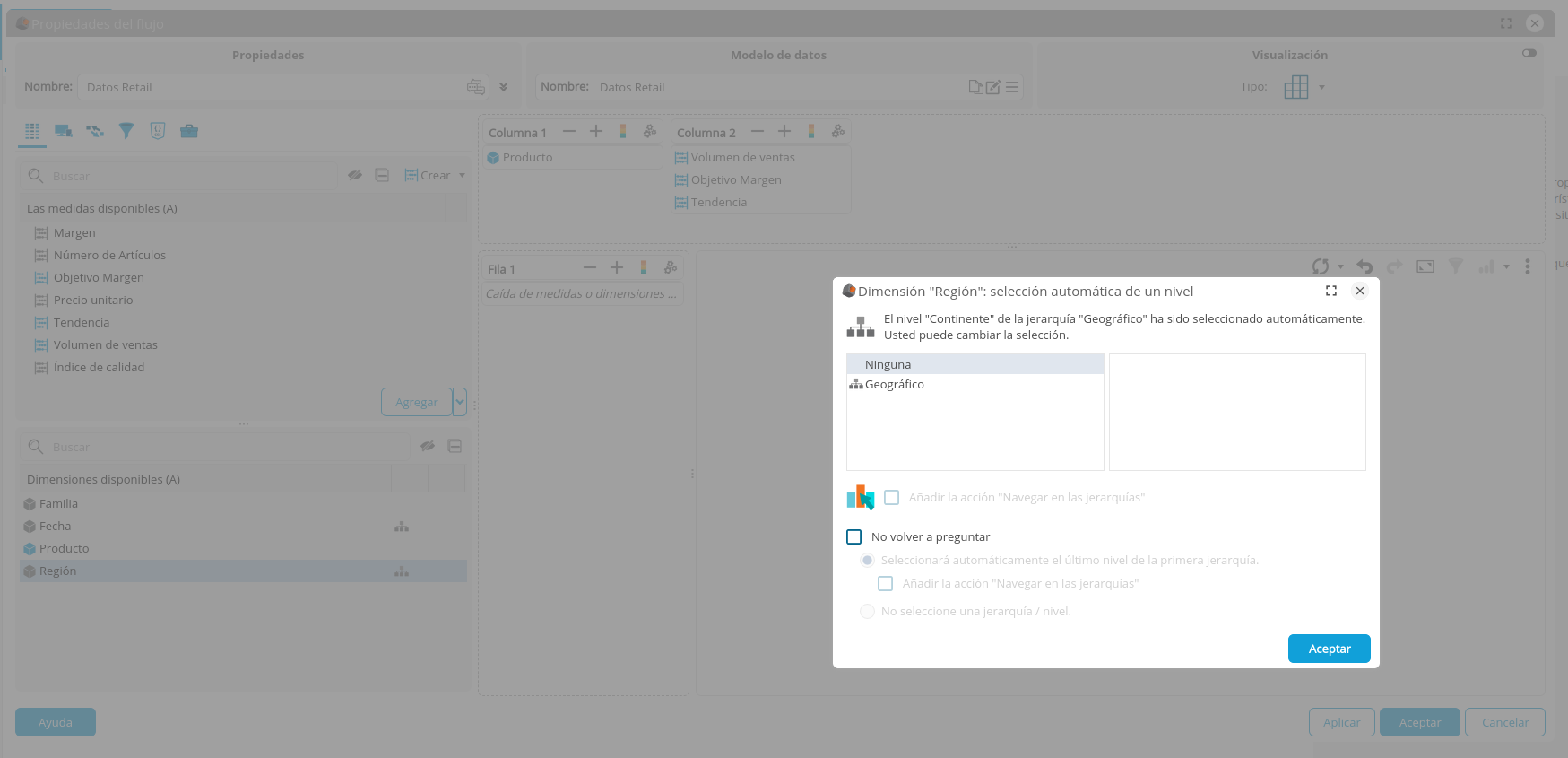

    • Fila 1 : dimensión Región y eliminar la jerarquía (Seleccione “Ninguna” en la ventana emergente)

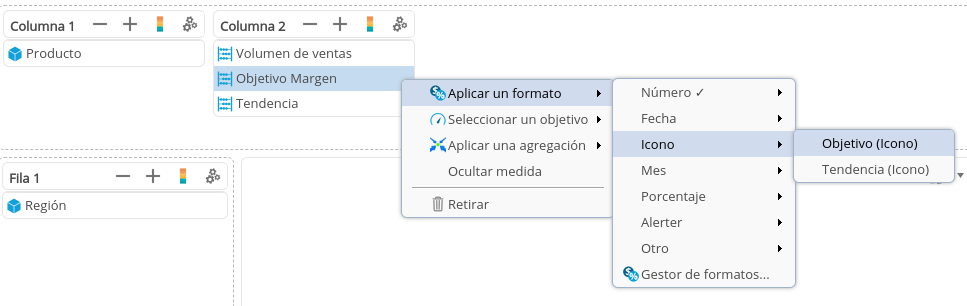

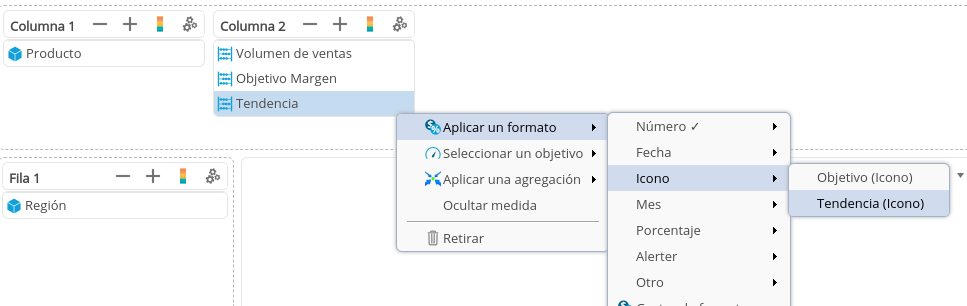

  • Haga un clic derecho en Objetivo Margen  y seleccione el formato: ”Objetivo (Icono)".1682078321592-409.png
  • Haga lo mismo con Tendencia y el formato "Tendencia (Icono)".

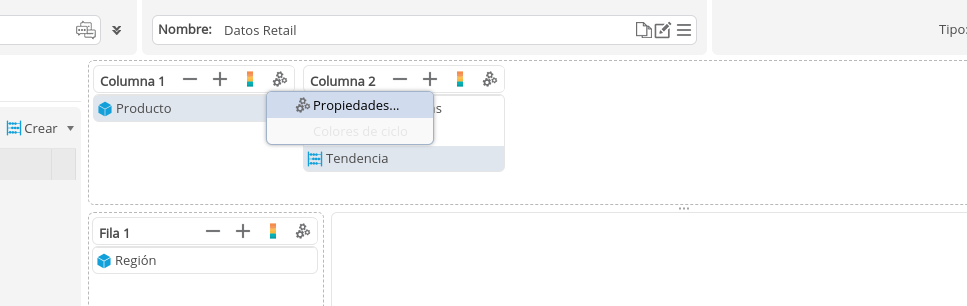

  • Haga clic en la rueda en la esquina superior derecha de la "Columna 1", y haga clic en Propriedades.1682078405891-808.png

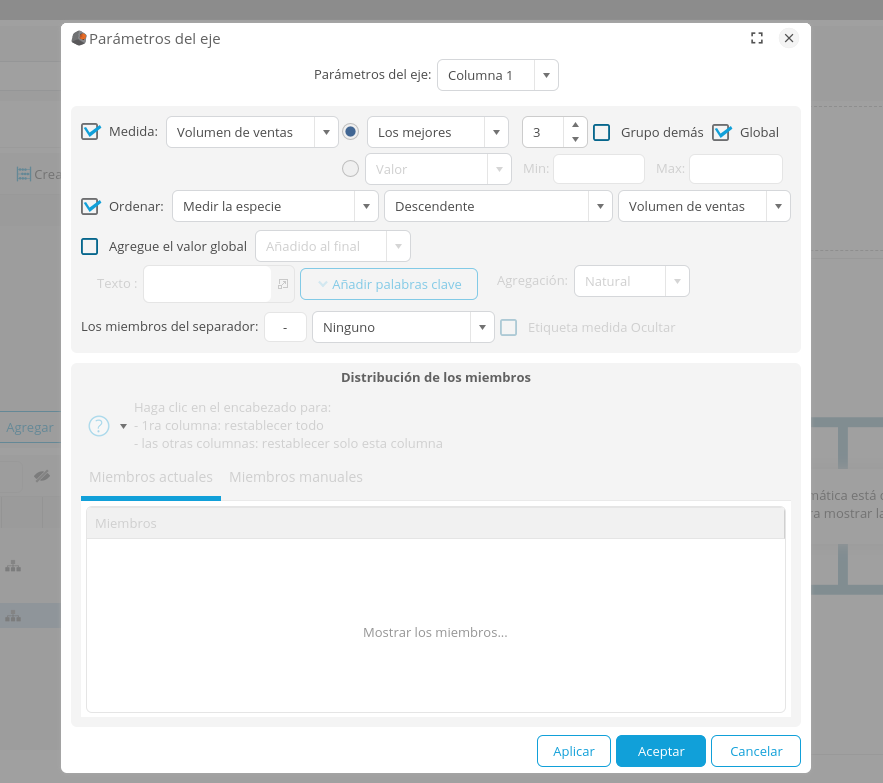

  • Muestre las 3 mejores ventas generadas por producto con una clasificación ascendiente.1682078525845-792.png

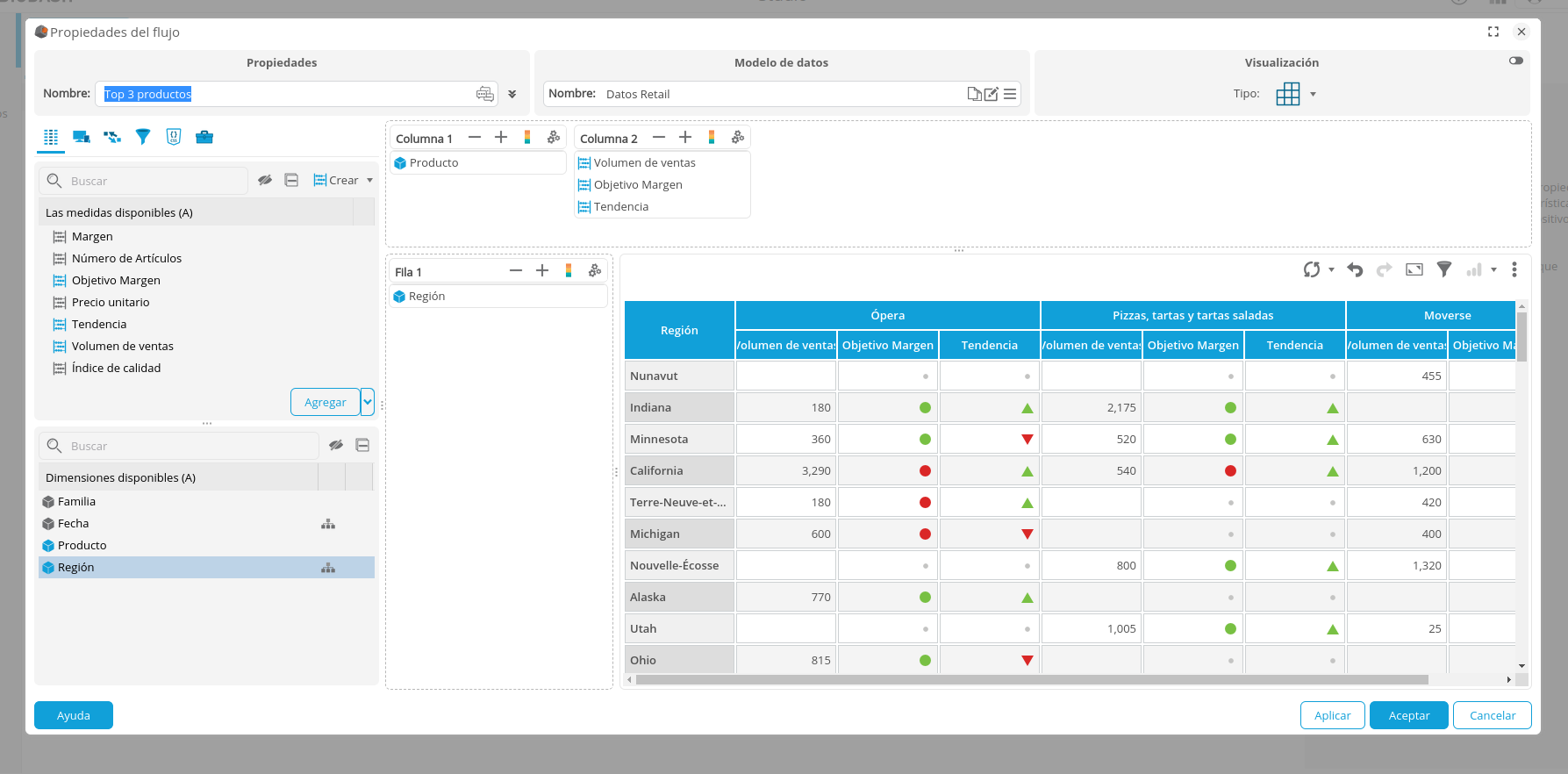

  • De un nombre al gráfico: "Top 3 productos"1682078575644-133.png

Creación del cuadro de mandos

  • Abra el navegador web e ingrese la URL del servidor DigDash Enterprise, y haga clic en Editor de cuadros de mando
  • Luego, en la pantalla que se enseña, ingrese el usuario y la contraseña.
  • En el primer nivel de las pestañas, se puede ver su nombre de usuario.
  • En el nivel inferior, una primera página existe : "Mi cuadro de mandos"

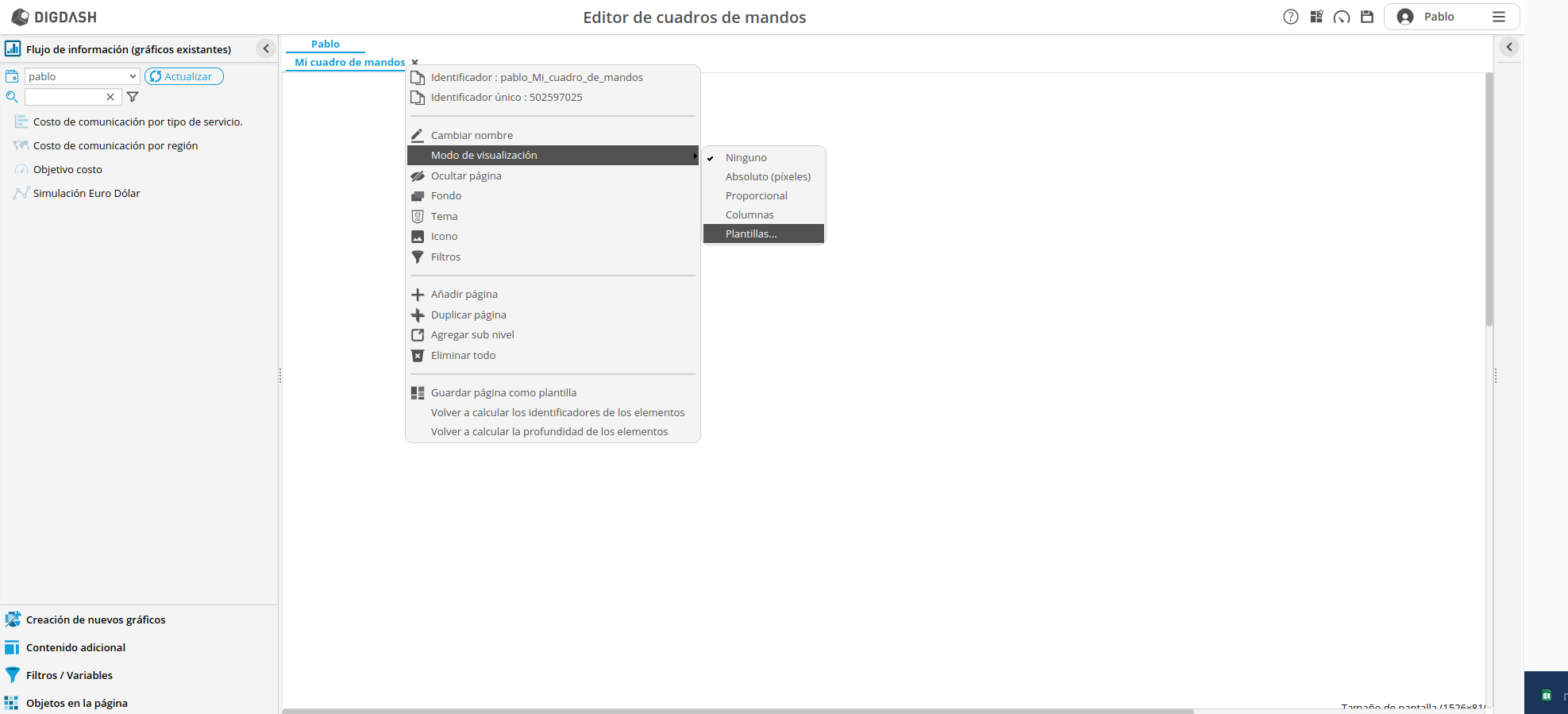

  • Hacer un clic derecho en esta pestaña, hacer clic en Modo de visualización Plantillas...1682079007660-994.png

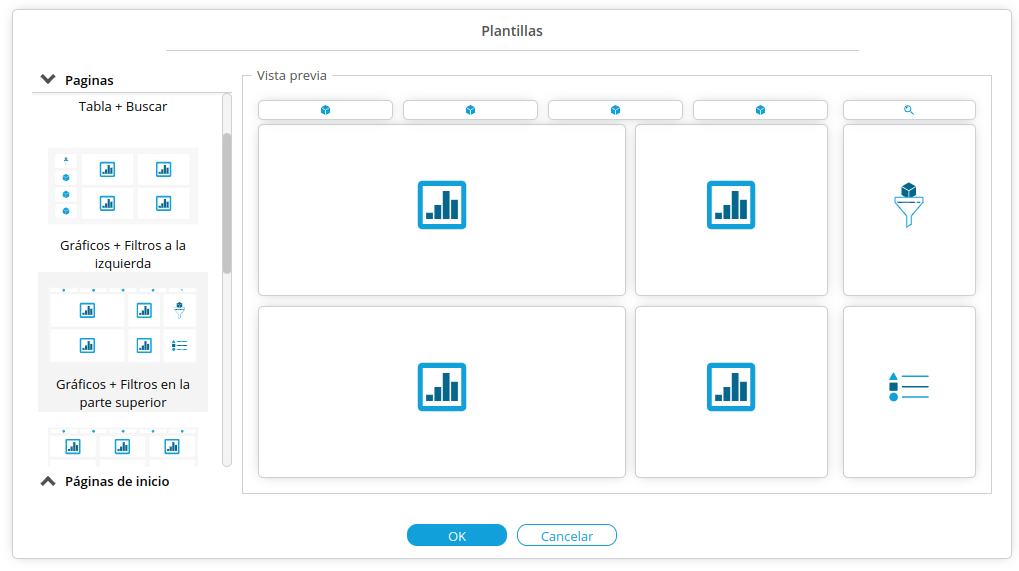

  • Elija la tercera plantilla : Gráficos + Filtros en la parte superior 1682079088571-792.png
  • Haga un clic en el boton OK para validar la seleccion de esta plantilla.
  • Su página ahora contiene áreas donde puede arrastrar gráficos o filtros.

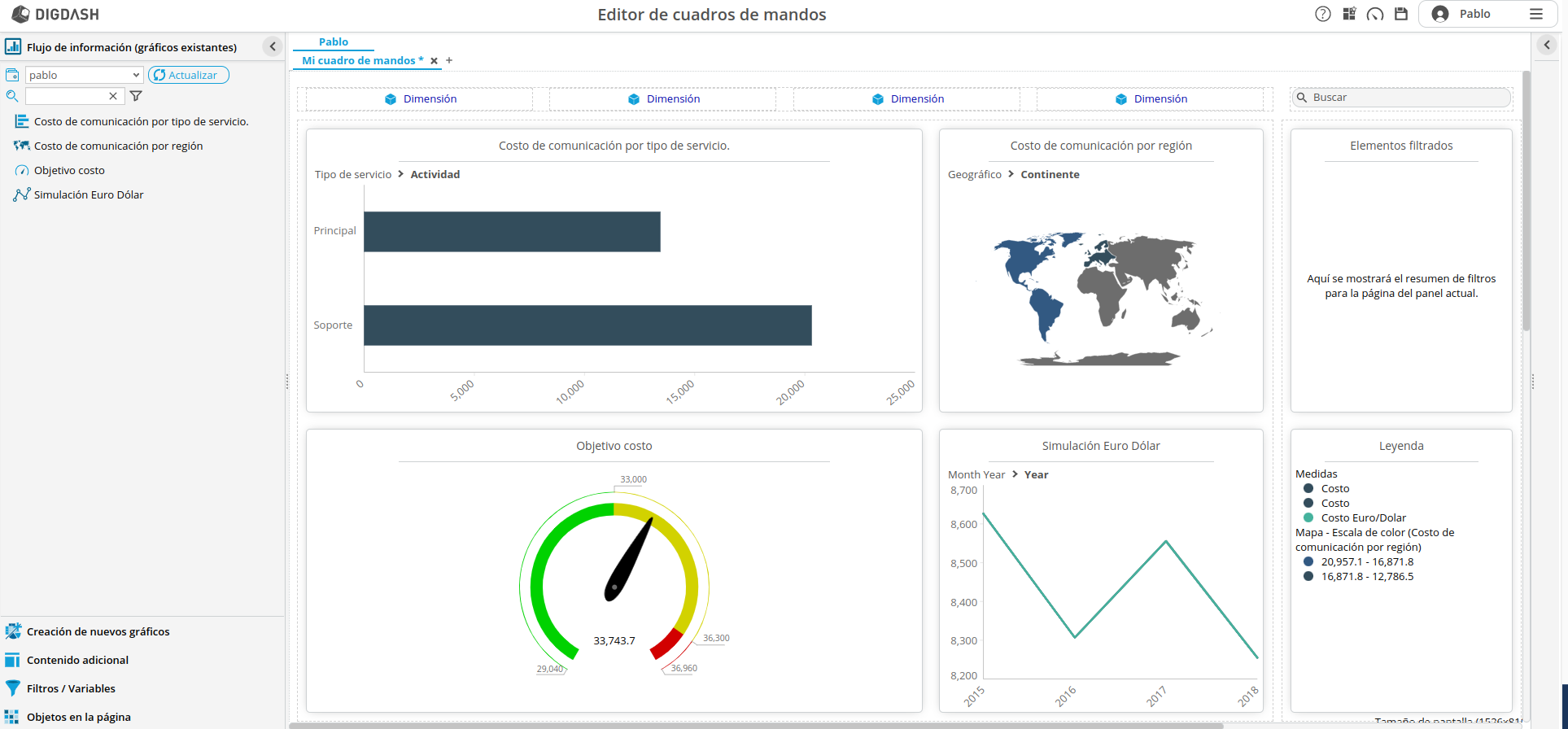

  • Desde el panel lateral izquierdo, en la parte Flujo de información (gráficos existantes), arrastre y suelte los siguientes gráficos:
    • Costo de comunicación por tipo de servicio
    • Costo de comunicación por región
    • Objetivo costo
    • Top 3 productos

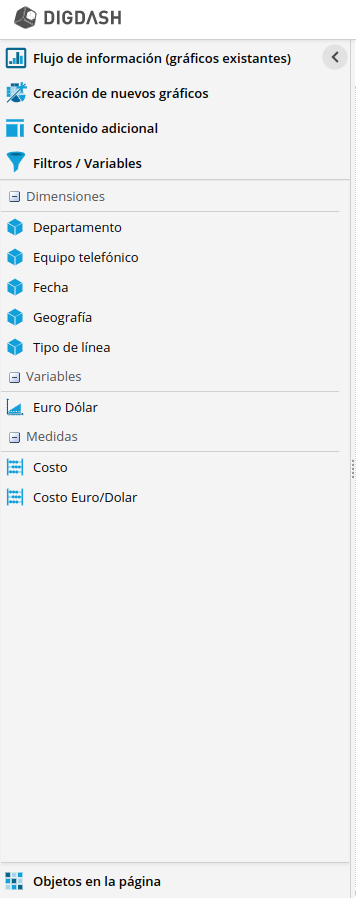

  • Para agregar un filtro, abrir la sección Filtros/Variables:
  • Desde esta sección, arrastrar y soltar la dimensión Tipo de línea en una area Dimensión de la página

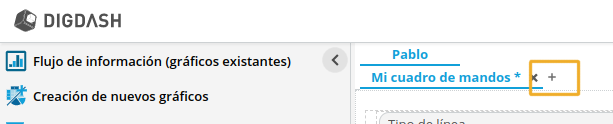

  • Al lado de su primera página, hacer clic en el boton + :

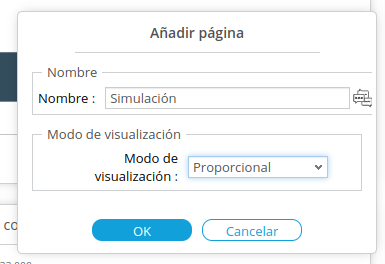

  • Asi, se cree una nueva página. Llámela Simulación.
  • Elije el modo de visualización Proporcional
  • Arrastre y suelte en su nueva página el gráfico Simulación Euro Dólar de su cartera.
  • Arrastre y suelte la variable Euro Dólar desde la pestaña Filtros / Variables
  • Haga lo mismo con Tipo de línea.

  • Abra el Contenido Adicional en el panel izquierdo y arrastre y suelte en su página los siguientes elementos:
    • Elementos filtrados
    • Leyenda1682079693681-991.png
  • Haga clic en este icono 1625228913963-316.png en la esquina superior derecha de la pantalla para guardar el tablero.

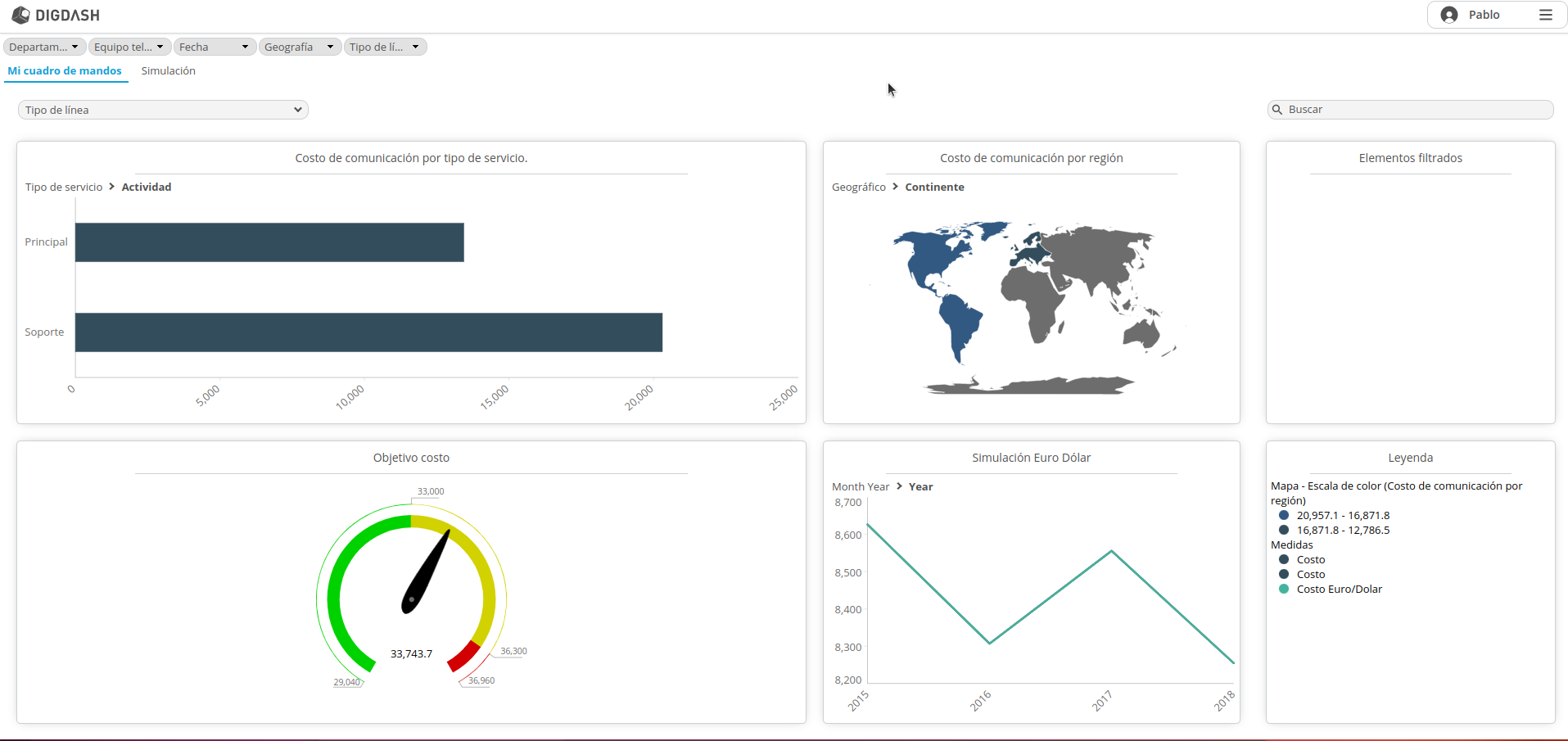

Acceso al cuadro de mandos

  • Haga clic en el tercero icono en la esquina superior derecha para acceder al cuadro de mandos.
  • En la primera página, "telecom", Costo de comunicación por región muestra los costos de comunicación para América y Europa. Haga clic en América para mostrar el costo por país.


  • Haga clic en "Estados Unidos" para mostrar el costo por estado. Los demás gráficos de su página están filtrados y muestran sus valores solo para "Estados Unidos".
  • Abra la página "Simulación" y mueva el cursor "Euro Dólar" para mostrar el efecto de la tasa de cambio en el costo de la comunicación.


¡Felicidades !

Utilizando archivos fuente de Excel, usted ha conseguido crear un verdadero cuadro de mando.

Hemos visto como :

  • cargar un archivo ;
  • configurar un modelo de datos
  • configurar gráficos a partir de este modelo de datos;
  • crear y configurar páginas de cuadros de mando.

Para ir más adelante

¡Usted puede ir aún más adelante!

Con el Studio, DigDash Enterprise le permite entrar aún más en detalle a la hora de configurar sus modelos de datos, conectarse a sus bases de datos o unir o juntar varias fuentes de datos.

No dude en ponerte en contacto con tu administrador de DigDash Enterprise o con su contacto de referencia de DigDash para hablarlo.
