Bulles

Last modified by Aurelie Bertrand on 2023/05/11 10:24

FonctionnalitéValeur de la fonctionnalité
Forcer l'espace dédié aux étiquettes

Entrez comme valeur un texte dont la taille est celle attendue pour le libellé.

Par exemple 10000.

Type de traits

Permet de sélectionner le type de trait affiché.

Par défaut, un trait est affiché à l’extérieur de la barre de l’échelle de gauche. Une liste déroulante permet de choisir d’autres types de traits : « Intérieur », « Ligne entière » ou « traversant »

Exemple :

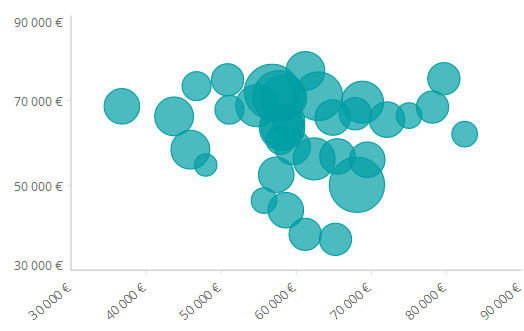

Affichage par défaut (trait à l’extérieur) :

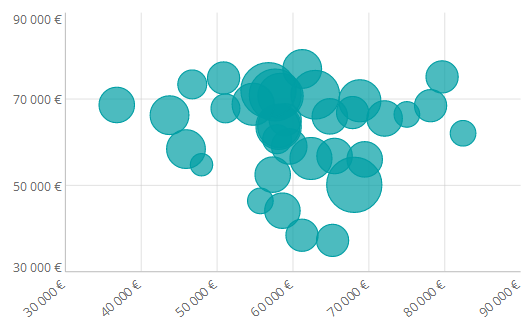

Affichage après sélection du type de trait « Ligne entière » :


Taille minimale de la bulle,

Taille maximale de la bulle

Taille minimale de la bulle et Taille maximale de la bulle souhaitées pour les bulles (en pixels).
Afficher la barre d'outils d'édition

Cochez la case pour permettre à l'utilisateur de modifier son graphe en temps réel : ajout de colonnes, totaux, modifications des tris...

(Voir la documentation Self Service BI pour plus d'informations).

Montrer les noms des axes X et YCochez la case pour afficher les noms des axes horizontaux et verticaux

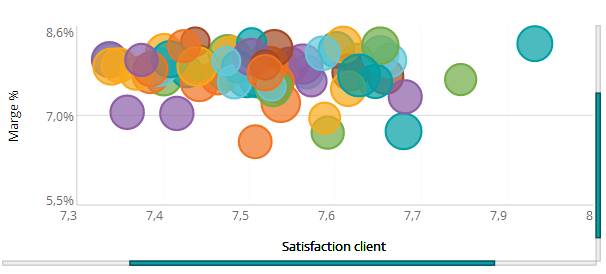

Zoom avec la souris

Cochez la case pour activer le zoom :

Utilisez la molette de votre souris pour effectuer un zoom avant ou arrière sur le graphe. Les barres de défilement affichées sous le graphe et sur le côté vous permettent de parcourir l’ensemble du graphe.



Afficher les étiquettes seulement pour les valeurs min/maxCocher la case pour afficher les étiquettes uniquement pour les valeurs minimum et maximum de la taille de la bulle (la sélection des étiquettes à afficher doit se faire au préalable depuis l’onglet « Etiquettes »).
Curseur intelligent Effet magnétique

Curseur intelligent coché :

Une cible est tracée à la position de la souris. L’infobulle affiche la valeur figurant à l’endroit ciblé.

Si vous cochez également la case Effet magnétique, le point le plus proche de la position de la souris est détecté. L’infobulle affiche la valeur figurant au niveau de ce point.


Curseur intelligent décoché :

L’infobulle affiche la valeur du point où vous avez positionné la souris.

angleX

Permet de définir l’angle de l’axe des mesures.

Exemple angleX=-90 pour afficher l’étiquette de manière verticale.

forceGradYEntrez le nombre de graduations souhaitées sur l'axe Y.
forceGradXEntrez le nombre de graduations souhaitées sur l'axe X.

drillOnFilter

drillOnSrcDims

true : Navigue dans les hiérarchies lorsqu'un filtre est appliqué.

Par exemple, dans un graphe affichant un prix par Année, un filtre appliqué sur l'année 2014 affiche les valeurs du graphe au niveau trimestre.

A la suppression du filtre, les valeurs sont à nouveau affichées au niveau Année.

drillOnScrDims peut être utilisé en complément du paramètre drillOnFilter. Si la valeur de drillOnScrDims est "true", la navigation dans la hiérarchie ne s'applique que si le filtre est placé sur la dimension source (et non sur un niveau hiérarchique correspondant à cette dimension).

Note : le graphe doit utiliser l'interaction utilisateur : « Navigue dans les hiérarchies »

false : (Valeur par défaut) Pas de navigation dans les hiérarchies à l'application d'un filtre.

pageFormat

Par défaut le format utilisé pour l'export PDF est celui défini dans les paramètres serveur (page « Configuration/Paramètres serveur», rubrique « Avancé »).

Si vous souhaitez utiliser un format différent pour le graphe, indiquez le format souhaité.

Exemple : 29.7x21 pour un format paysage

Fonctionnalités utilisables avec l'axe multiplicateur
Graphiques par lignesNombre de graphes souhaité par ligne lorsque une dimension se trouve sur l'axe multiplicateur (dans ce cas, un graphe est affiché pour chaque valeur de la dimension).
independentScale

true Les échelles de chaque graphe sont calculées indépendamment

false : (Valeur par défaut) Les échelles utilisées pour chacun des graphes sont identiques

mulTxtAlign

Position horizontale et verticale des labels de l’axe multiplicateur. Valeurs de position horizontale : left, right, center. Valeurs de position verticale : top, bottom, middle.

Combiner les deux valeurs : <horizontal> espace <vertical>.

Exemple : « left top », « center bottom », etc.

mulTxtShift

Décalage relatif de la position horizontale et verticale des labels de l’axe multiplicateur (en pourcentage du sous-graphique). Combiner les deux valeurs : <horizontal> espace <vertical>.

Exemple : « 4.5 -8 » : décale le label de l’axe multiplicateur de 4,5% vers la droite et de 8% vers le haut.
